تفاصيل المنتج:
شروط الدفع والشحن:
|

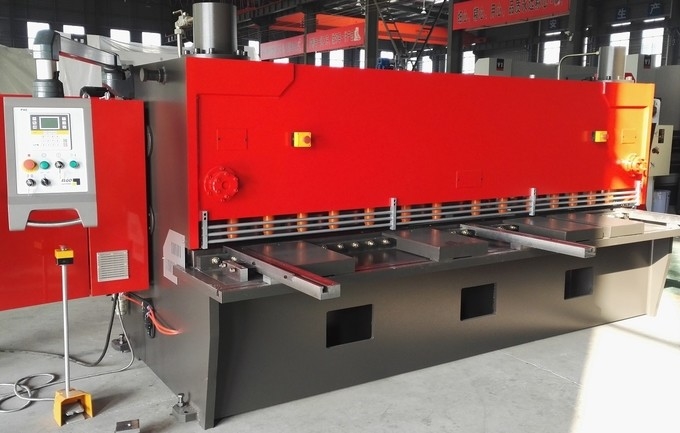

| اسم المنتج: | آلة القص الهيدروليكية باستخدام الحاسب الآلي المضادة للالتواء | حالة: | جديد |
|---|---|---|---|
| طلب: | قطع المعادن الصناعية ، آلة قطع الألواح المعدنية | قطع المواد: | الكربون الصلب الألومنيوم ، MS / SS / GI الخ لوحة الصلب |
| وضع التحكم: | تحكم NC / CNC ELGO P40T ، Delem DAC360T | محور التحكم: | المقياس الخلفي ، زاوية القطع ، طول القطع وخلوص الشفرات |
| المحرك الرئيسي: | محرك عادي ، محرك سيرفو يوفر الطاقة | فجوة الحلق: | 100 مم ، 500 مم |
| المقياس الخلفي: | الكرة اللولبية + دليل خطي ، السفر 750 مم | محرك قياس خلفي: | سائق مؤازر |
| دعم خلفي: | جهاز دعم القطع الهوائي الخلفي للوحة رقيقة | اللون: | أبيض + أزرق ، رمادي أسود + أبيض ، حسب الطلب |
| الجهد االكهربى: | 220 فولت / 380 فولت / 400 فولت 50 هرتز / 60 هرتز | توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو |
| ضمان: | 1 سنة | ||
| تسليط الضوء: | آلة قص المعادن باستخدام الحاسب الآلي 100 مم,آلة قص المعادن باستخدام الحاسب الآلي 380 فولت,آلة قطع القص الهيدروليكية 100 مم |
||
| نموذج اختياري | الصانع | ملاحظات | |
|---|---|---|---|
| نظام CNC | P40T DAC360 |
ELGO DELEM |
|
| النظام الهيدروليكي | صمامات الملف اللولبي الرئيسية | ريكسروث | |
| مقياس الظهر |
أجهزة السيارات الكرة اللولبية + دليل خطي |
إستون تايوان |
|
| مضخة وقود | مضخة زيت التروس الداخلية | Allead | |
| القوة الرئيسية |
محرك عادي ، محرك سيرفو (اختياري) |
الصين فيشي |
|
| طاولة العمل الأمامية | منصة نقالة كبيرة ورف كروي | PSL | |
| تدابير أمنية |
حماية الأسوار الفولاذية الأمامية حماية المستشعر الخلفي الآمن (اختياري) |
PSL | |
| نظام دعم القطع الخلفي | هوائي | PSL | |
| إزالة الشفرة | التعديل الميكانيكي | PSL | |
| قطع كهربائية | شنايدر ريلاي ، قواطع | شنايدر | |
| التبديل القدم | دواسة Kacon الكورية العمودية | كاكونالكورية |
1.اعتماد طريقة تحليل العناصر المحدودة UG ، التصميم المساعد CAD ، اللحام المتكامل للإطار وعلاج الضغط الداخلي لإزالة الاهتزاز وطرق التسخين لجعل أداة الماكينة تتمتع بصلابة ومقاومة اهتزاز أعلى.هيكل حامل أداة من نوع البوابة ، الضبط الدقيق التلقائي لتخليص الشفرة ، العائد التراكمي للنيتروجين ، نظام هيدروليكي مضاد للالتواء للقطع الخلفي.
3. آلة القص هذه هي آلة متعددة الوظائف.تحكم CNC إلى ELGO P40T أو DELEM DAC360Tتوفر حل تحكم باللمس سهل الاستخدام ومتعدد الاستخدامات للمقصات.عند الطلب ، يمكن التحكم في محاور قياس خلفية متعددة ، وزاوية القطع ، وطول الشوط ، وفجوة / خلوص الشفرات ، والدعم الخلفي لأعلى / لأسفل ، بناءً على أحدث الأجهزة الإلكترونية.يحسن كفاءة القص وجودة القص.
4. تقديم التكنولوجيا الأوروبية المتقدمة واعتماد نظام التحكم الهيدروليكي المتكامل ، لديها موثوقية جيدة.أكثر موثوقية وسهولة للصيانة.محركات سيمنز ،يستخدم النظام الهيدروليكي مركبًا من نوع المثانة كمصدر إضافي للطاقة ، ويمتص تأثير ضغط النظام في نفس الوقت ، بحيث تعمل أداة الماكينة بسلاسة وتكون الضوضاء منخفضة ..يتم استخدام مضخات Allead وصمامات Rexroth الهيدروليكية في القص.
5. يتم تجميع المقياس الخلفي لولب كروي عالي الدقة وموجه خطي.يتم ضبط تشغيل المقياس الخلفي بواسطة محرك مؤازر ويسهل ضبطه وعرضه بواسطة وحدة التحكم CNC الألمانية ELGO P40T ، Delem DAC360T.
6. محاذاة إضاءة مجهزة ، من السهل محاذاة عند القص.خاص لبعض المستخدمين الذين يحتاجون إلى قياس أحجام مختلفة في وجهين أولاً ، ثم يتم القطع وفقًا للخط المقاس.
7.هيكل حامل أداة من نوع البوابة المهنية.تم تجميع الأسوار الآمنة على الماكينة لتجنب دخول الأيدي إلى منطقة الانتظار وقطع الصلع ، وضمان سلامة تشغيل العمال.
تم اعتماد طاولة دعم كروية النقل الشاملة لتقليل كثافة اليد العاملة للمشغل.
8. آلتنا القياسية هي محرك عادي.ولكن الآن يمكن تطبيق محرك سيرفو جديد عالي الطاقة على آلة قص الألواح الهيدروليكية الخاصة بنا.يمكن للمحرك الرئيسي المؤازر توفير الطاقة وحماية البيئة وتقليل تكاليف الإنتاج.
محرك سيرفو عادي
مواصفات آلة القص QC11K-6x4000 ،
| يكتب | QC11K-6x4000 |
| الأعلى.سمك القطع |
6 مم (الفولاذ الطري) 3 مم (الفولاذ المقاوم للصدأ) |
| الأعلى.عرض القطع | 4000 ملم |
| حدود | 6-30 / دقيقة |
| ضربة المقياس الخلفي | 10-750 ملم |
| زاوية القص | 0.5-2.0 درجة |
| عمق الحلق | 100 ملم |
| ارتفاع طاولة العمل | 700 ملم |
| عرض طاولة العمل | 500 ملم |
| قوة المحرك المؤازرة الرئيسية | 11 كيلو واط |
| مضخة وقود | 32 لتر / دقيقة |
| أبعاد: | 4850 × 1800 × 2150 |
| الوزن الصافي تقريبا. | 7100 كجم |
| فولت. |
380 فولت ، 50 هرتز
|
| نموذج |
الأعلى. تكن. |
قوة الغلة | الأعلى.طول | زاوية | X- السكتة الدماغية | قوة | L * W * H (مم) | وزن |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6 مم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 750 ملم | 7.5 كيلو واط | 3140 * 1740 * 2040 | 4800 كجم |
| QC11K-6 * 3200 | 6 مم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 750 ملم | 7.5 كيلو واط | 3750 * 1770 * 2150 | 5800 كجم |
| QC11K-6 * 4000 | 6 مم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 4830 * 1840 * 2150 | 7500 كجم |
| QC11K-6 * 5000 | 6 مم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5-2.5 درجة | 750 ملم | 15 كيلو واط | 5830 * 1840 * 2150 | 13000 كجم |
| QC11K-6 * 6000 | 6 مم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5-3 درجة | 750 ملم | 15 كيلو واط | 6480 * 2100 * 2300 | 18000 كجم |
| QC11K-8 * 2500 | 8 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 3040 * 1700 * 1700 | 5500 كجم |
| QC11K-8 * 3200 | 8 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 3860 * 1700 * 1700 | 6200 كجم |
| QC11K-8 * 4000 | 8 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 4640 * 1700 * 1700 | 7900 كجم |
| QC11K-8 * 5000 | 8 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3 درجة | 750 ملم | 18.5 كيلو واط | 5400 * 2400 * 2000 | 13500 كجم |
| QC11K-8 * 6000 | 8 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 750 ملم | 22 كيلو واط | 6480 * 2100 * 2350 | 19000 كجم |
| QC11K-8 * 8000 | 8 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 750 ملم | 22 كيلو واط | 8580 * 2130 * 2350 | 29500 كجم |
| QC11K-10 * 2500 | 10 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 950 ملم | 15 كيلو واط | 3040 * 1800 * 1700 | 6500 كجم |
| QC11K-10 * 3200 | 10 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 950 ملم | 11 كيلو واط | 3850 * 1830 * 1900 | 7500 كجم |
| QC11K-10 * 4000 | 10 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 950 ملم | 15 كيلو واط | 4650 * 2100 * 2000 | 11000 كجم |
| QC11K-10 * 5000 | 10 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 5750 * 2100 * 2000 | 16000 كجم |
| QC11K-10 * 6000 | 10 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 6500 * 2100 * 2300 | 24000 كجم |
| QC11K-10 * 8000 | 10 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 6800 * 2100 * 2300 | 32000 كجم |
| QC11K-13 * 2500 | 13 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 1000 مم | 15 كيلو واط | 3285 * 1830 * 2390 | 7500 كجم |
| QC11K-13 * 3200 | 13 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 1000 مم | 15 كيلو واط | 3855 * 1830 * 2390 | 9500 كجم |
| QC11K-13 * 4000 | 13 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 1000 مم | 18.5 كيلو واط | 4850 * 1830 * 2390 | 12500 كجم |
| QC11K-13 * 6000 | 13 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 6850 * 1930 * 2650 | 30000 كجم |
| QC11K-13 * 8000 | 13 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 8950 * 2130 * 2850 | 46000 كجم |
| QC11K-13 * 9000 | 13 ملم | ≤450 كيلو نيوتن / سم | 9000 ملم | 0.5 ~ 3 درجة | 1000 مم | 45 كيلو واط | 9980 * 2130 * 2850 | 65000 كجم |
| QC11K-13 * 10000 | 13 ملم | ≤450 كيلو نيوتن / سم | 10000 مم | 0.5 ~ 3 درجة | 1000 مم | 45 كيلو واط | 11050 * 2500 * 3100 | 85000 كجم |
| QC11K-16 * 2500 | 16 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5 ~ 3 درجة | 1000 مم | 22 كيلو واط | 3440 * 1940 * 2830 | 9500 كجم |
| QC11K-16 * 3200 | 16 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5 ~ 3 درجة | 1000 مم | 22 كيلو واط | 4010 * 1940 * 2830 | 11000 كجم |
| QC11K-16 * 4000 | 16 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 5010 * 1980 * 2830 | 15500 كجم |
| QC11K-16 * 5000 | 16 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3.0 درجة | 1000 مم | 30 كيلو واط | 5900 * 2600 * 2830 | 25000 كجم |
| QC11K-16 * 6000 | 16 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 1 ~ 3.0 درجة | 1000 مم | 37 كيلو واط | 6900 * 2600 * 2830 | 36000 كجم |
| QC11K-16 * 8000 | 16 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 1 ~ 3.0 درجة | 1000 مم | 45 كيلو واط | 8900 * 2900 * 3430 | 75000 كجم |
| QC11K-20 * 2500 | 20 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 1 ~ 3 درجة | 1000 مم | 30 كيلو واط | 3440 * 1980 * 2830 | 14000 كجم |
| QC11K-20 * 3200 | 20 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 1 ~ 3 درجة | 1000 مم | 30 كيلو واط | 4010 * 1900 * 2830 | 17000 كجم |
| QC11K-20 * 4000 | 20 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 1 ~ 3.0 درجة | 1000 مم | 37 كيلو واط | 4850 * 2600 * 2900 | 22000 كجم |
| QC11K-20 * 6000 | 20 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 1 ~ 3.0 درجة | 1000 مم | 55 كيلو واط | 6700 * 3000 * 3000 | 54000 كجم |
| QC11K-30 * 2500 | 30 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 1 ~ 3.0 درجة | 1000 مم | 45 كيلو واط | 3440 * 1900 * 2830 | 25000 كجم |
| QC11K-30 * 3200 | 30 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 1 ~ 3.0 درجة | 1000 مم | 45 كيلو واط | 4200 * 1900 * 3000 | 34000 كجم |
ملاحظات: إذا لم يتم تحديث هذه المعلمات أو تغييرها في الوقت المناسب ، يرجى فهمها والاتصال بنا الدردشة عبر الإنترنت أو البريد الإلكتروني.شكرًا.
