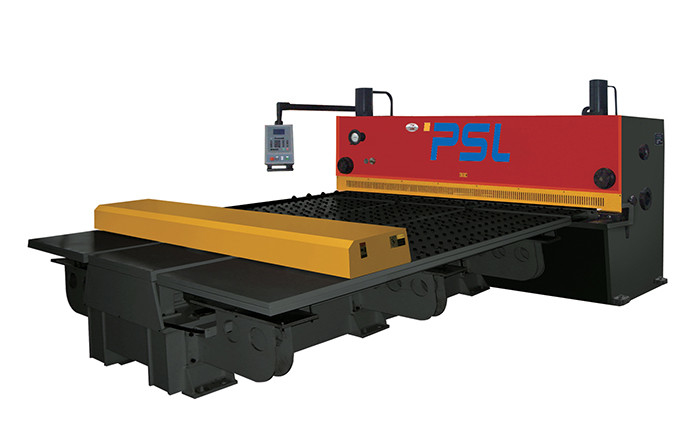

آلة قص الصفائح المعدنية باستخدام الحاسب الآلي 12 مم 20 مم طاولة تغذية أمامية هيدروليكية أوتوماتيكية

Name: آلة قص الصفائح المعدنية باستخدام الحاسب الآلي 12 مم 20 مم طاولة تغذية أمامية هيدروليكية أوتوماتيكية
Brand: PSL,OEM
SKU: QC11K-6x2500
Price: 1.00 USD
Availability: InStock
Rating: 4.9 (149 reviews)

Cnc Sheet Metal Shear Machine 12mm 20mm Automatic Hydraulic Shear Front Feeding Table

صورة كبيرة : آلة قص الصفائح المعدنية باستخدام الحاسب الآلي 12 مم 20 مم طاولة تغذية أمامية هيدروليكية أوتوماتيكية

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	PSL,OEM
رقم الموديل:	QC11K-6x2500

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	Negotiable
تفاصيل التغليف:	عاريا في حاوية
وقت التسليم:	30-45 يومًا
شروط الدفع:	L / C ، T / T ، ويسترن يونيون
القدرة على العرض:	20 مجموعة شهريا

اتصل

مفصلة وصف المنتج

طلب:	صناعة الصفائح المعدنية	اسم المنتج:	آلة القص الهيدروليكية CNC ذات التغذية الأمامية QC11Y-6x2500
يكتب:	آلة قص الصفائح المعدنية المقصلة	وضع التحكم:	تحكم NC / CNC Delem DAC310T DAC360T
المحرك الرئيسي:	محرك عادي ، محرك سيرفو	محرك قياس خلفي:	سائق العاكس أو المؤازرة
المقياس الخلفي:	الكرة اللولبية + دليل خطي ، السفر 850 مم	اللون:	أبيض + أزرق ، رمادي أسود + أحمر ، حسب الطلب
قطع المواد:	معدن الفولاذ المقاوم للصدأ الكربون الصلب الألومنيوم ، MS / SS / GI الخ لوحة الصلب	الجهد االكهربى:	حسب الطلب ، 220 فولت / 380 فولت / 400 فولت 50 هرتز / 60 هرتز
يتم توفير خدمة ما بعد البيع:	المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو	ضمان:	1 سنة
تسليط الضوء:	آلات القص 12 مم SL , آلات القص CNC PSL , طاولات التغذية الأمامية القص PSL

طاولة التغذية الأمامية الأوتوماتيكية CNC آلة قص المقصلة الهيدروليكية

الميزات والخصائصو

1. استخدام تصميم الكمبيوتر Auto-CAD.يتم تحليل إطار الماكينة وحامل الشفرات والأجزاء المهمة الأخرى بواسطة برنامج تحليل العناصر المحدودة ANSYS لضمان عقلانية وقوة الإطار والهيكل.حامل الشفرات العلوية يستخدم هيكل المقصلة.دليل الدرفلة مدعوم بنوع من ثلاث نقاط ، تعديل أوتوماتيكي لطول القطع ، عائد تراكمي للنيتروجين.

آلة قص الصفائح المعدنية باستخدام الحاسب الآلي 12 مم 20 مم طاولة تغذية أمامية هيدروليكية أوتوماتيكية 0

2. آلة القص هذه عبارة عن نموذج مطور خصيصًا لحل مشاكل استهلاك العمالة في قطع الألواح.يمكن لهذا النموذج تقليل العمالة ورفع سرعة القطع وتحسين الكفاءة.يمكن إتمامه بدون دواسة القدم ، وتشغيل وحدة التحكم بشاشة تعمل باللمس CNC.يتم استخدام اللولب الكروي عالي الدقة + سكة التوجيه المنزلقة لدفع اللوحة إلى القص ، ودقة القص هي ± 0.1 مم.

آلة قص الصفائح المعدنية باستخدام الحاسب الآلي 12 مم 20 مم طاولة تغذية أمامية هيدروليكية أوتوماتيكية 1

3. آلة القص هذههي آلة ذات إجراءات متغيرة يتم إنتاجها في مجموعة متنوعة من طول وسعة القطع.المحور السيني المتحكم الرئيسي (طول القطع) ،زاوية القطع وعرض القطع وفجوة / خلوص الشفرات كلها يتم التحكم فيها بواسطة وحدة تحكم CNC DAC310T أو DAC360Tحسب سماكة وطول الألواح المختلفة.

تحكم CNC DELEM DAC310T أو DAC360T راحة القص في متناول يدك.يحسن كفاءة القص وجودة القص.

آلة قص الصفائح المعدنية باستخدام الحاسب الآلي 12 مم 20 مم طاولة تغذية أمامية هيدروليكية أوتوماتيكية 2

ميزات وحدة التحكم DAC360T

الإسكان القائم على لوحة

شاشة LCD مشرقة
التحكم في المقياس الخلفي / الأمامي
وظيفة التراجع
زاوية القطع والتحكم في الفجوة
تحديد طول السكتة الدماغية
الحركة اليدوية لجميع المحاور
السيطرة على القوة
قياس سماكة الصفيحة
العودة إلى وظيفة المرسل
المحور المؤازر الثاني والثالث (DAC-362T)
دعم ورقة

4. تم تجميع آلتنا القياسية بمحرك عادي.ولكن الآن يمكن تطبيق محرك سيرفو جديد عالي الطاقة على آلة القص الخاصة بنا.محرك سيرفو يوفر الطاقة وحماية البيئة بشكل أكبر ويقلل من تكاليف الإنتاج.

آلة قص الصفائح المعدنية باستخدام الحاسب الآلي 12 مم 20 مم طاولة تغذية أمامية هيدروليكية أوتوماتيكية 4

محرك سيرفو عادي

5.إدخال التكنولوجيا الأوروبية المتقدمة واعتماد نظام التحكم الهيدروليكي المتكامل ، لديها موثوقية جيدة.أكثر موثوقية وسهولة للصيانة.محركات سيمنز ،يستخدم النظام الهيدروليكي مجمع الأكياس الجلدية كطاقة مساعدة ، ويمتص تأثير الضغط في نفس الوقت ، وتعمل أداة الماكينة بسلاسة ولها ضوضاء منخفضة.

آلة قص الصفائح المعدنية باستخدام الحاسب الآلي 12 مم 20 مم طاولة تغذية أمامية هيدروليكية أوتوماتيكية 6

6. محاذاة إضاءة مجهزة ، من السهل محاذاة عند القص.خاص لبعض المستخدمين الذين يحتاجون إلى قياس أحجام مختلفة في وجهين أولاً ، ثم يتم القطع وفقًا للخط المقاس.

آلة قص الصفائح المعدنية باستخدام الحاسب الآلي 12 مم 20 مم طاولة تغذية أمامية هيدروليكية أوتوماتيكية 8

7.هيكل حامل أداة من نوع البوابة المهنية.تم تجميع الأسوار الآمنة على الماكينة لتجنب دخول الأيدي إلى منطقة الانتظار وقطع الصلع ، وضمان سلامة تشغيل العمال.

آلة قص الصفائح المعدنية باستخدام الحاسب الآلي 12 مم 20 مم طاولة تغذية أمامية هيدروليكية أوتوماتيكية 9

مواصفات آلة القص QC11K-6x2500 ،

يكتب	QC11K-6x2500
الأعلى.سمك القطع	6 مم (الفولاذ الطري) 3 مم (الفولاذ المقاوم للصدأ)
الأعلى.عرض القطع	2500 مم
حدود	9-35 / دقيقة
الأعلى.السكتة الدماغية الأمامية	6000 ملم
زاوية القص	0.5-2.0 درجة
عمق الحلق	100 ملم
ارتفاع طاولة العمل	700 ملم
عرض طاولة العمل	500 ملم
قوة المحرك الرئيسية	7.5 كيلو واط

محرك مؤازر لقوة المقياس الأمامي	1.5 كيلو واط
مضخة وقود	25 لتر / دقيقة
أبعاد القص:	3250 × 1700 × 2050
حجم طاولة التغذية الأمامية	7500 × 2500 × 700
الوزن الصافي تقريبا.	(4.2 + 5.0) طن
فولت.	380 فولت ، 50 هرتز

التكوينات القياسية ،

نموذج اختياري	الصانع	ملاحظات
نظام CNC	DAC310T DAC360T	DELEM
النظام الهيدروليكي	صمامات الملف اللولبي الرئيسية	ريكسروث أول
المقياس الأمامي	أجهزة السيارات الكرة اللولبية + دليل خطي	إستون تايوان
مضخة وقود	مضخة زيت التروس الداخلية	Allead
القوة الرئيسية	محرك عادي ، محرك سيرفو (اختياري)	الصين فيشي
طاولة العمل الأمامية	منصة نقالة كبيرة ورف كروي	PSL
تدابير أمنية	حماية الأسوار الفولاذية الأمامية حماية المستشعر الخلفي الآمن (اختياري)	PSL
جهاز دعم الظهر	رقم	رقم
إزالة الشفرة	التعديل الميكانيكي بواسطة تشغيل وحدة تحكم CNC	PSL
قطع كهربائية	شنايدر ريلاي ، قواطع	شنايدر
التبديل القدم	رقم	رقم
حلق عميق	100 ملم

المواصفات الرئيسية لسلسلة QC11K ،

نموذج	الأعلى. تكن.	قوة الغلة	الأعلى.طول	زاوية	X- السكتة الدماغية	قوة	L * W * H (مم)	وزن
QC11K-6 * 2500	6 مم	≤450 كيلو نيوتن / سم	2500 مم	0.5-2.5 درجة	750 ملم	7.5 كيلو واط	3140 * 1740 * 2040	4800 كجم
QC11K-6 * 3200	6 مم	≤450 كيلو نيوتن / سم	3200 مم	0.5-2.5 درجة	750 ملم	7.5 كيلو واط	3750 * 1770 * 2150	5800 كجم
QC11K-6 * 4000	6 مم	≤450 كيلو نيوتن / سم	4000 ملم	0.5-2.5 درجة	750 ملم	11 كيلو واط	4830 * 1840 * 2150	7500 كجم
QC11K-6 * 5000	6 مم	≤450 كيلو نيوتن / سم	5000 ملم	0.5-2.5 درجة	750 ملم	15 كيلو واط	5830 * 1840 * 2150	13000 كجم
QC11K-6 * 6000	6 مم	≤450 كيلو نيوتن / سم	6000 ملم	0.5-3 درجة	750 ملم	15 كيلو واط	6480 * 2100 * 2300	18000 كجم
QC11K-8 * 2500	8 ملم	≤450 كيلو نيوتن / سم	2500 مم	0.5-2.5 درجة	750 ملم	11 كيلو واط	3040 * 1700 * 1700	5500 كجم
QC11K-8 * 3200	8 ملم	≤450 كيلو نيوتن / سم	3200 مم	0.5-2.5 درجة	750 ملم	11 كيلو واط	3860 * 1700 * 1700	6200 كجم
QC11K-8 * 4000	8 ملم	≤450 كيلو نيوتن / سم	4000 ملم	0.5-2.5 درجة	750 ملم	11 كيلو واط	4640 * 1700 * 1700	7900 كجم
QC11K-8 * 5000	8 ملم	≤450 كيلو نيوتن / سم	5000 ملم	0.5 ~ 3 درجة	750 ملم	18.5 كيلو واط	5400 * 2400 * 2000	13500 كجم
QC11K-8 * 6000	8 ملم	≤450 كيلو نيوتن / سم	6000 ملم	0.5 ~ 3 درجة	750 ملم	22 كيلو واط	6480 * 2100 * 2350	19000 كجم
QC11K-8 * 8000	8 ملم	≤450 كيلو نيوتن / سم	8000 مم	0.5 ~ 3 درجة	750 ملم	22 كيلو واط	8580 * 2130 * 2350	29500 كجم
QC11K-10 * 2500	10 ملم	≤450 كيلو نيوتن / سم	2500 مم	0.5-2.5 درجة	950 ملم	15 كيلو واط	3040 * 1800 * 1700	6500 كجم
QC11K-10 * 3200	10 ملم	≤450 كيلو نيوتن / سم	3200 مم	0.5-2.5 درجة	950 ملم	11 كيلو واط	3850 * 1830 * 1900	7500 كجم
QC11K-10 * 4000	10 ملم	≤450 كيلو نيوتن / سم	4000 ملم	0.5-2.5 درجة	950 ملم	15 كيلو واط	4650 * 2100 * 2000	11000 كجم
QC11K-10 * 5000	10 ملم	≤450 كيلو نيوتن / سم	5000 ملم	0.5 ~ 3 درجة	950 ملم	15 كيلو واط	5750 * 2100 * 2000	16000 كجم
QC11K-10 * 6000	10 ملم	≤450 كيلو نيوتن / سم	6000 ملم	0.5 ~ 3 درجة	950 ملم	15 كيلو واط	6500 * 2100 * 2300	24000 كجم
QC11K-10 * 8000	10 ملم	≤450 كيلو نيوتن / سم	8000 مم	0.5 ~ 3 درجة	950 ملم	15 كيلو واط	6800 * 2100 * 2300	32000 كجم
QC11K-13 * 2500	13 ملم	≤450 كيلو نيوتن / سم	2500 مم	0.5-2.5 درجة	1000 مم	15 كيلو واط	3285 * 1830 * 2390	7500 كجم
QC11K-13 * 3200	13 ملم	≤450 كيلو نيوتن / سم	3200 مم	0.5-2.5 درجة	1000 مم	15 كيلو واط	3855 * 1830 * 2390	9500 كجم
QC11K-13 * 4000	13 ملم	≤450 كيلو نيوتن / سم	4000 ملم	0.5-2.5 درجة	1000 مم	18.5 كيلو واط	4850 * 1830 * 2390	12500 كجم
QC11K-13 * 6000	13 ملم	≤450 كيلو نيوتن / سم	6000 ملم	0.5 ~ 3 درجة	1000 مم	30 كيلو واط	6850 * 1930 * 2650	30000 كجم
QC11K-13 * 8000	13 ملم	≤450 كيلو نيوتن / سم	8000 مم	0.5 ~ 3 درجة	1000 مم	30 كيلو واط	8950 * 2130 * 2850	46000 كجم
QC11K-13 * 9000	13 ملم	≤450 كيلو نيوتن / سم	9000 ملم	0.5 ~ 3 درجة	1000 مم	45 كيلو واط	9980 * 2130 * 2850	65000 كجم
QC11K-13 * 10000	13 ملم	≤450 كيلو نيوتن / سم	10000 مم	0.5 ~ 3 درجة	1000 مم	45 كيلو واط	11050 * 2500 * 3100	85000 كجم
QC11K-16 * 2500	16 ملم	≤450 كيلو نيوتن / سم	2500 مم	0.5 ~ 3 درجة	1000 مم	22 كيلو واط	3440 * 1940 * 2830	9500 كجم
QC11K-16 * 3200	16 ملم	≤450 كيلو نيوتن / سم	3200 مم	0.5 ~ 3 درجة	1000 مم	22 كيلو واط	4010 * 1940 * 2830	11000 كجم
QC11K-16 * 4000	16 ملم	≤450 كيلو نيوتن / سم	4000 ملم	0.5 ~ 3 درجة	1000 مم	30 كيلو واط	5010 * 1980 * 2830	15500 كجم
QC11K-16 * 5000	16 ملم	≤450 كيلو نيوتن / سم	5000 ملم	0.5 ~ 3.5 درجة	1000 مم	30 كيلو واط	5900 * 2600 * 2830	25000 كجم
QC11K-16 * 6000	16 ملم	≤450 كيلو نيوتن / سم	6000 ملم	1 ~ 3.5 درجة	1000 مم	37 كيلو واط	6900 * 2600 * 2830	36000 كجم
QC11K-16 * 8000	16 ملم	≤450 كيلو نيوتن / سم	8000 مم	1 ~ 3.5 درجة	1000 مم	45 كيلو واط	8900 * 2900 * 3430	75000 كجم
QC11K-20 * 2500	20 ملم	≤450 كيلو نيوتن / سم	2500 مم	1 ~ 3 درجة	1000 مم	30 كيلو واط	3440 * 1980 * 2830	14000 كجم
QC11K-20 * 3200	20 ملم	≤450 كيلو نيوتن / سم	3200 مم	1 ~ 3 درجة	1000 مم	30 كيلو واط	4010 * 1900 * 2830	17000 كجم
QC11K-20 * 4000	20 ملم	≤450 كيلو نيوتن / سم	4000 ملم	1 ~ 3.5 درجة	1000 مم	37 كيلو واط	4850 * 2600 * 2900	22000 كجم
QC11K-20 * 6000	20 ملم	≤450 كيلو نيوتن / سم	6000 ملم	1 ~ 3.5 درجة	1000 مم	55 كيلو واط	6700 * 3000 * 3000	54000 كجم
QC11K-30 * 2500	30 ملم	≤450 كيلو نيوتن / سم	2500 مم	1 ~ 3.5 درجة	1000 مم	45 كيلو واط	3440 * 1900 * 2830	25000 كجم
QC11K-30 * 3200	30 ملم	≤450 كيلو نيوتن / سم	3200 مم	1 ~ 3.5 درجة	1000 مم	45 كيلو واط	4200 * 1900 * 3000	34000 كجم

ملاحظات: إذا لم يتم تحديث هذه المعلمات أو تغييرها في الوقت المناسب ، يرجى فهمها والاتصال بنا عن طريق الدردشة عبر الإنترنت أو البريد الإلكتروني.شكرًا.
