تفاصيل المنتج:
شروط الدفع والشحن:
|

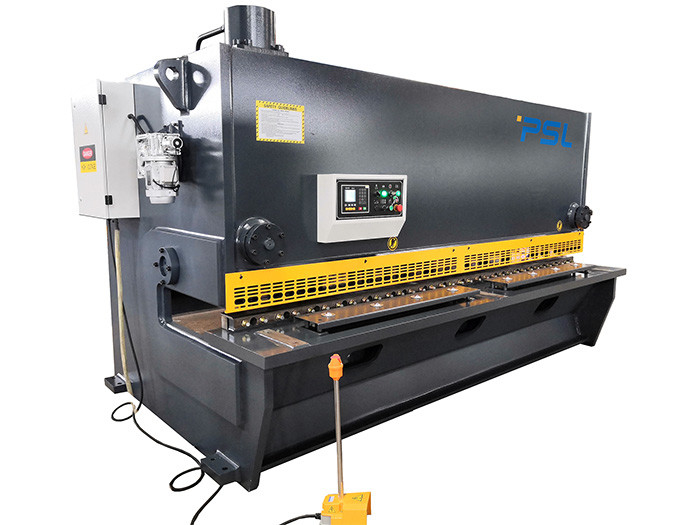

| اسم: | آلة قص المقصلة الهيدروليكية | حالة: | جديد |
|---|---|---|---|
| فجوة الحلق: | 150 مم ، 300 مم ، 500 مم | وضع التحكم: | تحكم NC Estun E21s ، ELGO P40 ، Delem DAC360T |
| القيادة: | محرك عادي ، محرك سيرفو | المقياس الخلفي: | الكرة اللولبية + دليل خطي ، السفر 1000 مم |
| اللون: | رمادي أسود + أبيض أو حسب الطلب | قطع المواد: | معدن الفولاذ المقاوم للصدأ الكربون الصلب الألومنيوم ، MS / SS / GI الخ لوحة الصلب |
| الجهد االكهربى: | حسب الطلب ، 220 فولت / 380 فولت / 400 فولت | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو |
| ضمان: | سنتان | ||
| تسليط الضوء: | آلة قص المقصلة الأوتوماتيكية,آلة القص والقطع,آلة القص التي تعمل بالمقصلة |
||
1. استخدام التصميم بمساعدة الكمبيوتر.يتم تحليل الإطار والمنزلق والمكونات الهامة الأخرى بواسطة برنامج ANSYS لتحليل العناصر المحدودة لضمان عقلانية قوة وهيكل الإطار.تصميم مبسط بالكامل من الاتحاد الأوروبي ، أحادي الكتلة عن طريق روبوتات اللحام والجهاز وعملية تخفيف الضغط عن طريق المعالجة بالتليين.
2. اعتماد نظام هيدروليكي متكامل عالي الجودة ، أكثر موثوقية وسهولة للصيانة.يتم استخدام محركات Siemens ومضخات Sunny وصمامات Rexroth الهيدروليكية.
3. إن آلة القص الهيدروليكية هي آلة ذات حركة متغيرة يتم إنتاجها في مجموعة متنوعة من أطوال القطع وخيارات السعة.
4. هيكل قياس خلفي عالي الدقة. يتم تعديل مسافة المقياس الخلفي بواسطة محرك AC ويتم تعديلها بشكل جيد وعرضها بواسطة وحدة تحكم NC E21s أو TP-07 أو Delem DAC310 360T.
5. محاذاة إضاءة مجهزة ، من السهل محاذاة عند القص.خاص لبعض المستخدمين الذين يحتاجون إلى قياس أحجام مختلفة في وجهين أولاً ، ثم قصها.
6. تصميم خاص للحنجرة العميقة الكبيرة لتلبية طلب القطع الخاص لبعض العملاء.
7. الأسوار الآمنة تم تركيبها على الإطار الأمامي للآلة لتجنب دخول الأيدي إلى منطقة القطع ، ولضمان سلامة التشغيل.
مواصفات آلة القص QC11K-13x3200 ،
| تخصيص | QC11K-13x3200 |
| الأعلى.سمك القطع |
13 ملم (الفولاذ الطري) 6 مم (الفولاذ المقاوم للصدأ) |
| الأعلى.عرض القطع | 3200 مم |
| حدود | 8-30 / دقيقة |
| ضربة المقياس الخلفي | 10-1000 ملم |
| زاوية القص | 1-2.5 درجة |
| عمق الحلق | 150 ملم |
| ارتفاع طاولة العمل | 800 مم |
| عرض طاولة العمل | 600 ملم |
| قوة المحرك الرئيسية | 15 كيلو واط |
| أبعاد: | 3885 × 1830 × 2390 |
| الوزن الصافي تقريبا. | 9.5 طن |
| فولت. |
380 فولت ، 50 هرتز
|
| نموذج اختياري | الصانع | ملاحظات | |
|---|---|---|---|
| نظام CNC | E21s TP-07 DAC310 DAC360 |
DELEM |
|
| النظام الهيدروليكي | صمامات الملف اللولبي الرئيسية |
ريكسروث جيانهو |
|
| مقياس الظهر |
AC محرك موجه الكرة اللولبية + دليل خطي |
PSL تايوان |
|
| مضخة وقود | مضخة زيت التروس |
Allead |
|
| القوة الرئيسية |
محرك AC محرك سيرفو (اختياري) |
سيمنز فيشي |
|
| طاولة العمل الأمامية | منصة نقالة خاصة ورف كروي | PSL | |
| حماية | الدرابزين الأمامي + حماية ستارة الضوء الخلفي (اختياري) | PSL | |
| جهاز دعم خلفي | مادة تعمل بالهواء المضغوط (اختياري) | PSL | |
| إزالة الشفرة | بمحركات تحكم NC قيد التشغيل |
PSL | |
| كهربائي | شنايدر ريلاي ، قواطع | شنايدر | |
| التبديل القدم | مفتاح عمودي Kaikun الكوري | Kaikun الكورية | |
| حلق عميق | 150 مم -500 مم (اختياري) | PSL |
| نموذج |
الأعلى. تكن. |
قوة الغلة | الأعلى.طول | زاوية | العاشر - السكتة الدماغية | قوة | L * W * H (مم) | وزن |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6 مم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 750 ملم | 7.5 كيلو واط | 3140 * 1740 * 2040 | 4800 كجم |
| QC11K-6 * 3200 | 6 مم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 750 ملم | 7.5 كيلو واط | 3750 * 1770 * 2150 | 5800 كجم |
| QC11K-6 * 4000 | 6 مم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 4830 * 1840 * 2150 | 7500 كجم |
| QC11K-6 * 5000 | 6 مم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5-2.5 درجة | 750 ملم | 15 كيلو واط | 5830 * 1840 * 2150 | 13000 كجم |
| QC11K-6 * 6000 | 6 مم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5-3 درجة | 750 ملم | 15 كيلو واط | 6480 * 2100 * 2300 | 18000 كجم |
| QC11K-8 * 2500 | 8 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 3040 * 1700 * 1700 | 5500 كجم |
| QC11K-8 * 3200 | 8 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 3860 * 1700 * 1700 | 6200 كجم |
| QC11K-8 * 4000 | 8 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 4640 * 1700 * 1700 | 7900 كجم |
| QC11K-8 * 5000 | 8 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3 درجة | 750 ملم | 18.5 كيلو واط | 5400 * 2400 * 2000 | 13500 كجم |
| QC11K-8 * 6000 | 8 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 750 ملم | 22 كيلو واط | 6480 * 2100 * 2350 | 19000 كجم |
| QC11K-8 * 8000 | 8 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 750 ملم | 22 كيلو واط | 8580 * 2130 * 2350 | 29500 كجم |
| QC11K-10 * 2500 | 10 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 950 ملم | 15 كيلو واط | 3040 * 1800 * 1700 | 6500 كجم |
| QC11K-10 * 3200 | 10 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 950 ملم | 11 كيلو واط | 3850 * 1830 * 1900 | 7500 كجم |
| QC11K-10 * 4000 | 10 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 950 ملم | 15 كيلو واط | 4650 * 2100 * 2000 | 11000 كجم |
| QC11K-10 * 5000 | 10 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 5750 * 2100 * 2000 | 16000 كجم |
| QC11K-10 * 6000 | 10 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 6500 * 2100 * 2300 | 24000 كجم |
| QC11K-10 * 8000 | 10 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 6800 * 2100 * 2300 | 32000 كجم |
| QC11K-13 * 2500 | 13 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 1000 مم | 15 كيلو واط | 3285 * 1830 * 2390 | 7500 كجم |
| QC11K-13 * 3200 | 13 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 1000 مم | 15 كيلو واط | 3855 * 1830 * 2390 | 9500 كجم |
| QC11K-13 * 4000 | 13 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 1000 مم | 18.5 كيلو واط | 4850 * 1830 * 2390 | 12500 كجم |
| QC11K-13 * 6000 | 13 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 6850 * 1930 * 2650 | 30000 كجم |
| QC11K-13 * 8000 | 13 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 8950 * 2130 * 2850 | 46000 كجم |
| QC11K-13 * 9000 | 13 ملم | ≤450 كيلو نيوتن / سم | 9000 ملم | 0.5 ~ 3 درجة | 1000 مم | 45 كيلو واط | 9980 * 2130 * 2850 | 65000 كجم |
| QC11K-13 * 10000 | 13 ملم | ≤450 كيلو نيوتن / سم | 10000 مم | 0.5 ~ 3 درجة | 1000 مم | 45 كيلو واط | 11050 * 2500 * 3100 | 85000 كجم |
| QC11K-16 * 2500 | 16 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5 ~ 3 درجة | 1000 مم | 22 كيلو واط | 3440 * 1940 * 2830 | 9500 كجم |
| QC11K-16 * 3200 | 16 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5 ~ 3 درجة | 1000 مم | 22 كيلو واط | 4010 * 1940 * 2830 | 11000 كجم |
| QC11K-16 * 4000 | 16 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 5010 * 1980 * 2830 | 15500 كجم |
| QC11K-16 * 5000 | 16 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3.5 درجة | 1000 مم | 30 كيلو واط | 5900 * 2600 * 2830 | 25000 كجم |
| QC11K-16 * 6000 | 16 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 1 ~ 3.5 درجة | 1000 مم | 37 كيلو واط | 6900 * 2600 * 2830 | 36000 كجم |
| QC11K-16 * 8000 | 16 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 1 ~ 3.5 درجة | 1000 مم | 45 كيلو واط | 8900 * 2900 * 3430 | 75000 كجم |
| QC11K-20 * 2500 | 20 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 1 ~ 3 درجة | 1000 مم | 30 كيلو واط | 3440 * 1980 * 2830 | 14000 كجم |
| QC11K-20 * 3200 | 20 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 1 ~ 3 درجة | 1000 مم | 30 كيلو واط | 4010 * 1900 * 2830 | 17000 كجم |
| QC11K-20 * 4000 | 20 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 1 ~ 3.5 درجة | 1000 مم | 37 كيلو واط | 4850 * 2600 * 2900 | 22000 كجم |
| QC11K-20 * 6000 | 20 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 1 ~ 3.5 درجة | 1000 مم | 55 كيلو واط | 6700 * 3000 * 3000 | 54000 كجم |
| QC11K-30 * 2500 | 30 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 1 ~ 3.5 درجة | 1000 مم | 45 كيلو واط | 3440 * 1900 * 2830 | 25000 كجم |
| QC11K-30 * 3200 | 30 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 1 ~ 3.5 درجة | 1000 مم | 45 كيلو واط | 4200 * 1900 * 3000 | 34000 كجم |
ملاحظات: تعتمد هذه المعلمة على نظام 2019.إذا لم يتم تحديث المعلمات في الوقت المناسب ، يرجى فهم ذلك.
