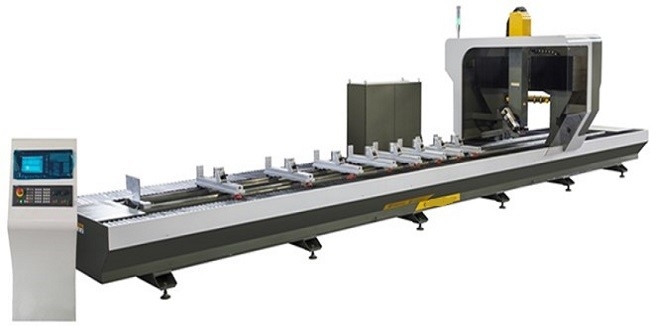

4 محور CNC آلة قطع الألومنيوم الملف الشخصي PVC CNC آلة الحفر والتنصت

مركز التصنيع باستخدام الحاسب الآلي ذو 4 محاور لمحات من سبائك الألومنيوم PVC CNC وآلة الطحن والتنصت





وصف مفصل للمنتج:



إنها مناسبة للطحن والحفر والقطع والعمليات الأخرى لمقاطع سبائك الألومنيوم ، PVC ، السبائك الخفيفة وغيرها من المواد.



يمكن أن يكمل التثبيت لمرة واحدة معالجة أي سطح زاوية - 110 ︒ ~ + 110 ︒ بكفاءة عمل عالية.



مجهزة بنظام Siemens 828d CNC ، فهي تتميز بالتشغيل السريع والأداء الممتاز والوظيفة القوية.



مجهزة بمغزل محرك إيطالي عالي السرعة HSD ومحرك سيرفو سيمنز.



مجلة موبايل مع 6/8 أوضاع أداة.يمكن أن تحدد الوحدة تلقائيًا موضع العمل وتتحرك وتثبت من تلقاء نفسها.



تم اعتماد اللولب الكروي HIWIN ، سكة التوجيه الخطية ، الرف المستورد وأجزاء الهواء المضغوط التايوانية Air-tec.



الجهاز مجهز بجهاز حماية ، مؤشر السلامة ووظائف إنذار الأعطال.





المعلمات التقنية الرئيسية:



نوع الآلة	KT-S860-4
البعد بالقطع: المحور X السفر	8500 ملم
حركة المحور Y (3 محاور) حركة المحور Y (4 محاور)	650 ملم 600 ملم
حركة المحور Z	500 ملم
نطاق زاوية المحور أ	︒ - 110 درجة - + 110 درجة مئوية
منطقة العمل: المحور X / المحور Y / المحور Z.	8500/6500/500 ملم
الدقة: تحديد المواقع	± 0.05 ملم
التكرار المحور س المحور ص المحور ع المحور أ	± 0.02 مم ± 0.015 ملم ± 0.01 مم ± 0.01 مم
الحفر والطحن العمودي	0.1 / 100 مم
اسطوانية	0.1 ملم
خشونة سطح الحفر والطحن	Ra1.6 أم
معدل التغذية: المحور X / المحور Y / المحور Z.	70/40/40 م / دقيقة
المحور أ	102 ص / دقيقة
وقت تغيير الأداة	8 ثانية
المغزل: الطاقة / السرعة (إيطاليا HSD Spindler)	7.5 كيلو واط / 24000 دورة في الدقيقة
المحرك المؤازر (Yaskawa): المحور X / المحور Y / المحور Z / المحور A.	3.3 / 2.3 / 3.3 / 0.85 / كيلو واط
قطر تشاك الحفر والطحن	Φ16 / شفرة المنشار Φ120 ~ Φ215 ملم
الجهد / القوة الإجمالية	380 فولت 50 هرتز / 20 كيلو واط
الابعاد الكلية:	11300 × 2500 × 3200 مم
أبعاد صندوق التحكم:	600 × 1400 × 1800 مم
مصدر الطاقة اللازم:	20 كيلو فولت أمبير
ضغط جوي	6 ~ 8 كجم / سم 2











































































































سعة المعالجة الأساسية KT-S860:



الطحن والشق	تصنيع الجناح	آلات الحفر	طحن الوجه	قطع
Ø8 سكين طحن	Ø8 سكين طحن	Ø12 رأس حفر	Ø60 ميللي شفرة	Ø160 شفرة المنشار
السرعة 18000 لفة / م	السرعة 15000 لفة / م	السرعة 3000r / م	السرعة 10000r / م	سرعة 4000r / م
عمق القطع 4 مم	عرض القطع 8 مم	متطلبات عملية الحفر	عمق الطحن 3 مم	متطلبات عملية القطع
سرعة التغذية 3 م / دقيقة	سرعة التغذية 3 م / دقيقة	0.8 م / دقيقة	3 م / دقيقة	1 م / دقيقة





تكوين المعدات:

1 محرك مغزل: 7.5KW (ATC) استورد HSD إيطاليا مغزل بمحرك عالي السرعة ؛

2 كل إطار هيكل فولاذي: معالجة الإجهاد ، تشكيل دقيق ؛

3 سكة توجيه: المحور X ، Y ، Z عبارة عن سكة توجيه خطية مستوردة (سكة التوجيه الدقيقة HIWIN من تايوان) ؛

4 X ، Y محور النقل: استخدام محرك رف تروس مستورد عالي الدقة ؛

5 Z رمح انتقال: مستوردة عالية الدقة الكرة اللولبية (تايوان HIWIN) ؛

6 محور دوران المحور ؛

6 موقع للأداة: مكتبة أدوات دوارة متحركة من 6 محطات ؛استوردت إيطاليا مقبض ISO30 ؛.

7 مجهزة بجهاز ضبط أداة أوتوماتيكي للكاشف الطويل لاكتشاف طول الأداة ؛

8 طاولة عمل: 8 مجموعات من تركيبات تحديد المواقع الأوتوماتيكية، مع جهاز لقط الفتحة من النوع T ؛

9 نظام قيادة: اعتماد وحدات محرك مؤازر بدون فرش من Siemnes ؛

10 شد الحبل: التكنولوجيا الألمانية ؛

11 جهاز تبريد بالرش ؛

12 أداة إعداد أداة: الكشف التلقائي عن طول الأداة ؛

13 نظام تشغيل التحكم Siemens 828D

14 وحدة تحكم محمولة ثلاثية الأبعاد 1 مجموعة ؛

15 صندوق تحكم: المكونات الكهربائية الرئيسية ، التحكم الصناعي ، نظام التحكم كلها مستوردة ؛

16 نظام التشغيل: نظام التحكم سيمنز ؛

17 نظام CNC ، نظام برمجيات سيمنز
