آلة قطع الألومنيوم الأوتوماتيكية CNC مركز تصنيع الألمنيوم بالبثق

منشار دائري لألواح الألمنيوم الأوتوماتيكية مركز تصنيع الألمنيوم

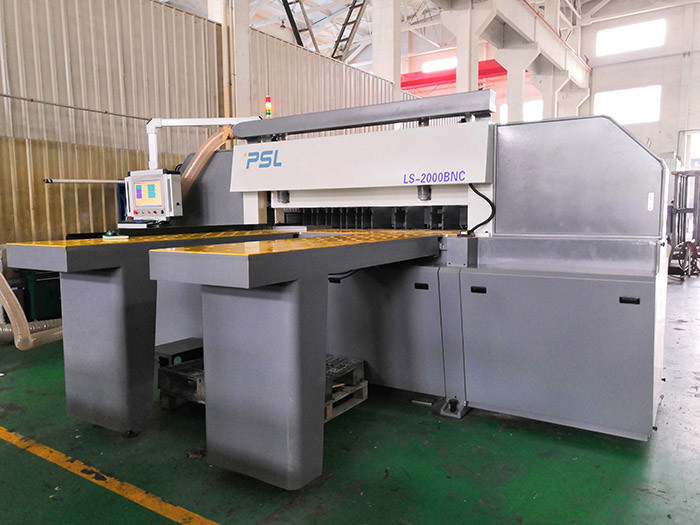

اسم الجهاز: آلة نشر الألمنيوم الأوتوماتيكية

الموديل: LS-2000BNC

▲ LS Staff Union بالنيابة عن الشركة من موديلات ماكينات نشر الألمنيوم شبه الأوتوماتيكية.ممثل

▲ 2000 حجم مناشير الألومنيوم ،

▲ BNC نيابة عن آلي.

هذا الجهاز قابل للتطبيق في قص ألواح الألمنيوم والنحاس والألواح المركبة.



المؤشرات الفنية الاساسية



المواصفات / الطراز		LS-2000BNC
فعال	طول القطع	3800 مم
	عرض القطع	2000 ملم
	الأعلى.ارتفاع القطع	200 ملم
	الأعلى.ارتفاع النصل	220 ملم
شفرة المنشار	المحرك المنشار الرئيسي	18.5 كيلو واط
	قطر النصل الرئيسي	Ø550 ملم
	رأى الرئيسي رمح الأساسية ضياء.	Ø 38 ملم
	سرعة المغزل	4000 ص / دقيقة
رأى مقعد	محرك انفرتر متنقل	1.5 كيلو واط
	سرعة إلى الأمام	الأعلى.9 م / دقيقة
	سرعة رجوع	الأعلى.17 م / دقيقة
	محرك سيرفو التغذية الأوتوماتيكي	AC 3KW
	ضغط جوي	≥5.0 كجم / سم 2
	ارتفاع المنضدة	1050 ملم
	الابعاد الكلية	4300 × 7500 × 1770
	الجهد االكهربى	380 فولت / 50 هرتز





الخصائص الميكانيكية:



▲شاشة تشغيل تعمل باللمس:



1. لمس شاشة تشغيل من النوع 10 بوصة.



2. يمكن إعداد مجموعات متعددة من طاولات العمل في نفس الوقت لتسهيل التبديل أثناء النشر.



3. وظيفة إدخال التمهيد.



4. وظيفة الكشف الذاتي للخطأ.





  ال.قاعدة لقط وتغذية الألواح:



1. إن قضبان السرير على جانبي قاعدة تغذية المشبك مصنوعة من عوارض فولاذية ملحومة.تتوافق قضبان التوجيه الصلبة المطلية بالكروم على جانب واحد وقضبان توجيه الطائرة على الجانب الآخر مع التروس ومحركات صف التروس ، ويتوافق المسطرة المغناطيسية مع المخفض ومحرك مؤازر يومي بقدرة 2 كيلو وات من أجل تحديد موقع قيادة دقيق وسريع .السرعة القصوى 6 م / دقيقة.





هيكل شعاع مضغوط:



1. اعتماد هيكل شعاع الضغط المتكامل ، ورف التروس وتجميع الأسطوانة ، وادفع شعاع الضغط بالتساوي للارتفاع والضغط على مادة الألواح.يتم توزيع الضغط بالتساوي على جانبي خط القطع المركزي.عندما يتم تثبيت الشريط المطاطي في الجزء السفلي من حزمة الضغط لتجنب الضغط ، يتم الضغط على سطح كائن العمل لضمان جودة القطع الدقيقة.





مقعد المنشار:



1. يمكن أن يقلل تصميم المنزلق الخطي المتوازي بشكل فعال من القصور الذاتي المتحرك لمقعد المنشار ، ويحسن الأداء السلس للمقعد العملاق ، ويقلل بشكل فعال من تأثير الحركة لتحقيق أفضل دقة لخط القطع.



2. محرك المنشار الرئيسي 20HP (18.5 kW).تعتمد شوطها الضخم محرك تحويل التردد 2 حصان (1.5 كيلو واط) للقيادة باستخدام صف أسنان تروس مخفض ودقة.يتطابق المنشار الرئيسي مع الحركة العلوية والسفلية لأسطوانة الزيت ، لذا فإن النشر يكون أكثر قوة ، مما يؤدي إلى تجنب ظاهرة التشويش والسحق الناتجة عن ناقل الحركة التقليدي بالسلسلة.



3. موقع قطع شفرة المنشار يمكنه تحديد موضع القطع الصاعد تلقائيًا وفقًا لإعدادات تحرير عرض البرنامج لبدء القطع.



4. يتم ترتيب حوض تجميع الغبار الأنبوبي المربع أسفل مقعد المنشار ، ويغطي جانبان من الفيلم بعضهما البعض ويمتدان إلى نهاية الذيل للقطع لضمان أن حوض تجميع الغبار يحقق أعلى تأثير لتجميع الغبار.



5. أقصى سرعة قطع لضربة شفرة المنشار هي 6 م / دقيقة و 7 م / دقيقة.يمكن تعديل سرعة القطع بواسطة مقبض اللوحة وفقًا لارتفاع قطع العمل ، ويمكن تغيير سرعة القطع في الوقت الفعلي.يمكن للمستخدمين تعديل احتياجاتهم المفضلة وفقًا لطبيعة قطع القطع.





▲ طاولة العمل الرئيسية:



طاولة العمل الرئيسية هي أيضًا طاولة عائمة.يتم ترتيب خرز الهواء النحاسي على لوح مطلي بالكروم الصلب.في ظل حالة المتانة المعززة ، تم أيضًا تحسين كفاءة العمل للصفائح المعدنية العلوية للعامل.





▲المشابك:



1. التكوين القياسي لعدد مشابك العمل: 8 قطع من المشابك.



2. كل مشبك مُجهز بأسطوانة لسحب ورقة قطعة العمل بطريقة الرافعة ، بحيث أنه عندما يسحب قطعة العمل ، فإنه يضمن أن مادة العمل تقوم بإمساك الصفيحة.



ورقة واقية من الغبار



تتبنى الصفيحة المقاومة للغبار المقطعية صفيحة بلاستيكية شفافة ، والتي يمكنها بشكل فعال كبح طرد الغبار وتحقيق وظيفة حماية السلامة.



▲ تكوين صندوق التحكم الإلكتروني:



1. يتم شراء جميع الأجزاء الإلكترونية من المصنع الأصلي لتايوان.



2. محرك سيرفو وسائق سيرفو دلتا.



3. محول التردد هو Taiwan Yingweiteng.



4. الأجزاء الإلكترونية لا تحتاج إلى نظام تبريد إطلاقاً.لتعميم الأجزاء الإلكترونية ، يمكن شراؤها واستبدالها بـ

السوق دون القلق بشأن غزو الغبار ، طالما يتم تنظيفها وصيانتها بانتظام.



▲ مصدر الطاقة:



1. مزود الطاقة هو مزود صناعي ثلاثي الطور بجهد 380V / 50HZ.



▲ إمداد ضغط الهواء:



استخدم ضغط الهواء 5-6 كجم / سم





▲ جمع الغبار:



1. يوفر المورد نظام إزالة رقاقة الكاشطة ، والذي يتم تثبيته بشكل متزامن مع آلة النشر لضمان وظيفة إزالة الرقاقة.





▲ المعدات القياسية:



1. شفرة منشار رئيسية واحدة: شفرة منشار كربيد (خاصة بصفائح الألمنيوم).



2. المشابك العمل: 8 قطع.



3. طاولة التغذية العائمة: 1800mm x 600mm x 2 مجموعة.



4. يحتوي صندوق الأدوات على مجموعة من الأدوات.



5. يتم ترتيب حزام محرك المنشار الرئيسي في الآلة.
