تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | اسم المنتج: | مركز التصنيع باستخدام الحاسب الآلي لوحة الألومنيوم ، جهاز التوجيه باستخدام الحاسب الآلي |
|---|---|---|---|
| اسم: | جهاز التوجيه باستخدام الحاسب الآلي باستخدام لوحة الألومنيوم بدقة | شعار: | PSL ، OEM |
| القدرات المادية: | صفيحة ألمنيوم وملف جانبي ، لوح نحاسي ، بولي كلوريد الفينيل | طلب: | ألواح الألمنيوم الصناعية ومعالجة الملف الشخصي |
| التصنيع باستخدام الحاسب الآلي أم لا: | التصنيع باستخدام الحاسب الآلي | الخدمات: | تصنيع المعدات الأصلية حسب الطلب ، التصنيع باستخدام الحاسب الآلي ، الشركة المصنعة |
| CNC أم لا: | CNC ، نعم | تنسيق الرسم: | PDF / DWG / IGS / STP / إلخ |
| معدات: | مركز التصنيع باستخدام الحاسب الآلي ، آلة | سعة جهاز التوجيه: | 2000 x 4000mm; 2000 × 4000 مم ؛ 2000 x 6000mm 2000 × 6000 ملم |
| القطع وسرعة الطحن: | 800-2500 مم / دقيقة | محور التغذية: | المحور X / المحور Y / المحور Z. |
| معدل التغذية: | المحور X / المحور Y / المحور Z: 42/32/18 م / دقيقة | دقة تحديد المواقع: | 0.08 مم |
| المغزل: الطاقة / السرعة: | 7.5 كيلو واط / 18000 دورة في الدقيقة | البعد (l * w * h): | 6900x3200x1755 ملم |
| ضغط جوي: | 6 ~ 8 كجم / سم 2 | أدوات الموقف: | 6 stations; 6 محطات 8 stations 8 محطات |
| وزن: | 6.5 ت | الجهد االكهربى: | 220 فولت / 380 فولت / 415 فولت ، 50 هرتز / 60 هرتز |
| اللون: | أبيض فضي ، حسب الطلب | ضمان: | سنة واحدة |
| يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم الفني للفيديو ، الدعم عبر الإنترنت | ||
| تسليط الضوء: | آلة قطع الخشب باستخدام الحاسب الآلي,آلة نقش الطحن باستخدام الحاسب الآلي,آلة قطع الخشب باستخدام الحاسب الآلي |
||

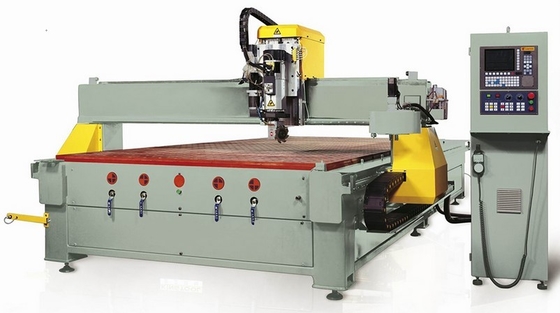

كبيرة الحجم 2060 atc الألومنيوم لوحة CNC قطع آلة طحن مركز التصنيع باستخدام الحاسب الآلي لوحات
وصف مفصل للمنتج:
1. ثقوب التركيب لمجموعة متنوعة من الصفائح المعدنية والألمنيوم ، المزالق وثقب على شكل ثقب المفتاح ، القطع وعمليات المعالجة الأخرى.
2. لا توجد تركيبات فراغية لإكمال جميع الثقوب ، الفتحات ، معالجة القطع بنفس مستوى العمل ، بكفاءة عالية.
3. باستخدام نظام PA CNC الألماني عالي الجودة ، لديه واجهة مستخدم جيدة.
4. استخدام المغزل الإيطالي المستورد HSD عالي السرعة ومبرد بالهواء عالي السرعة ، وإكمال عالي الجودة لجميع عمليات طحن الحفر.
5. محرك سيرفو Yaskawa عالي الجودة ، لولب كروي مستورد من تايوان ومعنوي ، ومحمل منزلق خطي nsk ووكالات أخرى لضمان دقة عالية للجهاز.
6. المحور C الأوتوماتيكي الذي يتم التحكم فيه عن طريق المؤازرة في أي زاوية ، يمكن قطع أي زاوية بفتحة.
7. جهاز رأس زاوية المحور C يمكن تركيبه بالمنشار النصل Φ120-Φ215mm (اختياري).
8. محطة متنقلة بستة خزانات دوارة ، تغيير تلقائي للأداة.
9. جهاز الحماية لديه أنظمة التشغيل الآلي والتثبيت الهوائي.
10. استخدام نظام التبريد بالرش ، معالجة تبريد الأداة.
| المعلمات التقنية الرئيسية: | ||
| نوع الآلة | KT-4020 | KT-6020 |
| منطقة العمل: المحور X / المحور Y / المحور Z. | 4020/2020/200 ملم | 6000/2020/200 ملم |
| الدقة: تحديد المواقع | ± 0.08 ملم | |
| التكرار | ± 0.02 مم | |
| الحفر والطحن العمودي | 0.1 / 100 مم | |
| اسطوانية | 0.1 ملم | |
| خشونة السطح لسطح القطع | Ra12.5 أم | |
| معدل التغذية: المحور X / المحور Y / المحور Z. | 42/32/18 م / دقيقة | |
| المحور ج | 300r / دقيقة | |
| وقت تغيير الأداة | 20 ثانية | |
| المغزل: الطاقة / السرعة | 7.5 كيلو واط / 18000 دورة في الدقيقة | |
| محرك سيرفو (Yaskawa): المحور X / المحور Y / المحور Z / المحور C / R (مخزن الأدوات) | 0.85 + 0.85 / 0.85 / 0.85 / 0.4 / 0.4 كيلو واط | |
| قطر تشاك الحفر والطحن | Φ16 / شفرة المنشار Φ120 ~ Φ215 ملم | |
| الجهد / القوة الإجمالية | 380 فولت 50 هرتز / 10 كيلو واط | |
| الابعاد الكلية: | 4900 × 3200 × 1755 مم |
6900 × 3200 × 1755 مم |
| أبعاد صندوق التحكم: | 600 × 1400 × 1800 مم | |
| مصدر الطاقة اللازم: | 20 كيلو فولت أمبير | |
| ضغط جوي | 6 ~ 8 كجم / سم 2 | |
تكوين المعدات:
1 محرك مغزل: 7.5KW (ATC) استورد HSD إيطاليا مغزل بمحرك عالي السرعة ؛
2 كل إطار هيكل فولاذي: معالجة الإجهاد ، تشكيل دقيق ؛
3 سكة توجيه: المحور X ، Y ، Z عبارة عن سكة توجيه خطية مستوردة (سكة التوجيه الدقيقة HIWIN من تايوان) ؛
4 X ، Y محور النقل: استخدام محرك رف تروس مستورد عالي الدقة (Japan KHK) ؛
نقل العمود 5 Z: محرك برغي كروي عالي الدقة مستورد (تايوان HIWIN) ؛
6 موقع للأداة: مكتبة أدوات دوارة متحركة من 6 محطات ؛استوردت مجموعتان من إيطاليا مقبض ISO30 ؛.
7 مجهزة بجهاز ضبط أداة أوتوماتيكي للكاشف الطويل لاكتشاف طول الأداة ؛
8 طاولة العمل: جدول تقسيم أربعة امتزاز فراغ ، مع جهاز لقط فتحة من النوع T ؛
9 نظام القيادة: اعتماد نظام محرك مؤازر رقمي مستورد AC ؛
10 شد الحبل: التكنولوجيا الألمانية ؛
11 جهاز تبريد بالرش 1 مجموعات
12 مضخة فراغ 1 مجموعات
13 نظام تشغيل تحكم صناعي احترافي ، مجموعة واحدة ؛
14 وحدة تحكم محمولة ثلاثية الأبعاد 1 مجموعة ؛
15 صندوق تحكم: المكونات الكهربائية الرئيسية ، التحكم الصناعي ، نظام التحكم كلها مستوردة ؛
16 نظام تشغيل: استخدام نظام التحكم PA الألماني ؛
17 نظام CNC ، نظام برمجيات
