آلة ضغط مثقبة مائلة بقوة 100 طن بإطار C مفتوح من الخلف J23-25

100 Ton Eccentric Power Inclinable Punch Press Machine C Frame Open Back J23-25

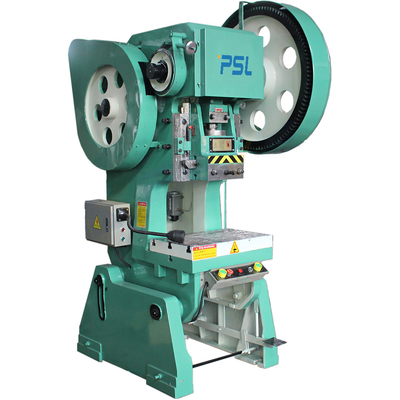

صورة كبيرة : آلة ضغط مثقبة مائلة بقوة 100 طن بإطار C مفتوح من الخلف J23-25

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	PSL
رقم الموديل:	ي23-25

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	Negotiable
تفاصيل التغليف:	عارية في حاوية
وقت التسليم:	45-60 يوم عمل
شروط الدفع:	L / C ، T / T
القدرة على العرض:	30-50 مجموعة شهريا

اتصل

مفصلة وصف المنتج

اسم المنتج:	آلة ضغط اللكم ، آلة تثقيب الصفائح المعدنية	اسم:	آلة تثقيب الصفائح المعدنية آلة تثقيب ، آلة التثقيب ، آلة التثقيب
يكتب:	هيكل مائل من النوع C	طلب:	ختم الصفائح المعدنية واللكم
مواد:	هيكل فولاذي ملحوم	إستعمال:	الضغط على منتجات الصفائح المعدنية
وظيفة:	مكبس كهربائي ، تثقيب الصفائح المعدنية	الضغط الاسمي:	63 كيلو نيوتن - 1000 كيلو نيوتن ، 6.3 طن - 125 طن
CNC أم لا:	طبيعي	مراقبة:	لوحة الأزرار
سرعة السكتة الدماغية:	55 جزء في الدقيقة - 125 جزء في الدقيقة	مصدر الطاقة:	2.2 كيلو واط
القيادة:	مجموعة القابض-الفرامل الجامدة تسليم المفتاح	الجهد االكهربى:	380V ، حسب متطلباتك
اللون:	أبيض رمادي أو حسب الطلب	وزن:	2000 كجم
البعد (l * w * h):	1350 * 950 * 2200 مم	يتم توفير خدمة ما بعد البيع:	فيديو الدعم الفني عبر الإنترنت
ضمان:	سنة واحدة
تسليط الضوء:	آلات ضغط الطاقة 100 طن PSL , آلات التثقيب اللامتراكزة PSL , مكابس اللكم المائلة PSL

فتح الظهر على شكل حرف C آلة ضغط اللكم المائل غريب الأطوار

مقدمة موجزة عن سلسلة Press J23 ،

صunch press تستخدم على نطاق واسع في مختلف المجالات ، والمعدات الميكانيكية للمشغل للمتطلبات الفنية ليست عالية ومن خلال مجموعة متنوعة من تطبيقات القوالب يمكن القيام بالقطع وتحقيق مزايا المنتج.

يتم إنتاج الختم بشكل أساسي للصفائح المعدنية ، من خلال القالب يمكن أيضًا تقطيع ، تخريم ، تشكيل ، رسم عميق ، خلع الملابس ، تثقيب جيد ، تشكيل ، التثبيت ، والبثق ، إلخ.

الخصائص الرئيسية،

1) يعتمد العمود المرفقي أفقيًا.

2) اعتماد محمل المتداول بدلاً من بوش النحاسي مع ضوضاء أقل وعمر خدمة أطول.

3) صب الجسم والجسم المائل.

4) J23-80 والنماذج التي تعتمد على أسطوانات التوازن.

5) تعديل ارتفاع الإغلاق اليدوي مع عرض المقياس.

6) مخلب السندات الصلب المدور.

المواصفات الفنية الرئيسية

العنصر		وحدة	J23-6.3	J23-10B	J23-20	J23-30	J23-40	J23-60	J23-80	J23-100	J23-125
الضغط الاسمي		طن	6.3	10	20	30	40	60	80	100	125
ضربة الضغط الاسمية		مم	2	2	3	4	5	6	6	10	12
انزلاق السكتة الدماغية		مم	35	50	60	70	100	120	120	130	130
ضربات في الدقيقة		Spm	170	130	120	70	60	50	50	45	45
Max.Die الارتفاع		مم	120	130	160	200	240	280	280	300	330
تعديل ارتفاع القالب		مم	30	35	40	55	65	80	80	100	120
عمق الحلق		مم	110	130	170	200	200	230	260	300	330
سطح الدعم	FB	مم	200	240	300	320	430	450	480	550	650
بحجم	LR	مم	310	360	480	520	650	710	780	950	1050
فتح السرير بحجم	FB	مم	110	100	110	190	150	200	220	250	340
	LR	مم	160	180	220	290	300	340	340	370	530
	ضياء.	مم	140	130	150	260	200	250	260	300	450
انزلاق السطح	FB	مم	120	150	150	170	220	230	250	280	380
بحجم	LR	مم	140	170	230	250	280	300	320	360	510
حجم ثقب المقبض		مم	φ30X55	φ30X55	φ35 × 60	φ40 × 60	φ50X70	φ50X70	60 × 70	60 × 80	φ80 × 80
المسافة بين عمودي		مم	150	180	220	260	300	350	350	380	410
سمك المسند		مم	30	50	60	60	80	90	90	100	110
زاوية مائلة		الدرجة العلمية	45	30	35	30	30	30	30	25	25
رئيسي	نموذج		Y90S-6	Y90L-6	Y100L-6	Y112M-6	Y132M1-6	Y132M2-6	Y132M2-6	Y132M-6	Y132M-4
محرك	قوة	كو	0.75	1.1	1.5	2.2	4	5.5	5.5	7.5	11
شاملة	FB	مم	780	915	1140	1450	1500	1700	1810	1950	2150
البعد	LR	مم	570	750	905	950	1180	1330	1450	1500	1350
	ارتفاع	مم	1500	1690	1890	2100	2300	2540	2850	2800	3350
الوزن الإجمالي		كلغ	450	680	1100	1630	2850	4100	4550	7350	8750
متطلبات الطاقة		الجهد االكهربى	220 فولت / (380) / 3 أطوار
