تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | آلة القص المقصلة الهيدروليكية | شرط: | جديد |
|---|---|---|---|
| المحرك الرئيسي: | محرك سيرفو لتوفير الطاقة | قطع المواد: | معدن الفولاذ المقاوم للصدأ الكربون الصلب الألومنيوم ، MS / SS / GI الخ لوحة الصلب |
| فجوة الحلق: | 100 مم ، 150-500 مم | وضع التحكم: | تحكم NC Estun E21s ، ELGO P40 ، Delem DAC360T |
| القيادة: | العاكس ، سائق مؤازر | المقياس الخلفي: | الكرة اللولبية + دليل خطي ، السفر 1000 مم |
| اللون: | أبيض + أزرق أو حسب الطلب | الجهد االكهربى: | حسب الطلب ، 220 فولت / 380 فولت / 400 فولت |
| ضمان: | سنتان | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم عبر الإنترنت ، الدعم الفني للفيديو |
| إبراز: | آلة القص الأوتوماتيكية,آلة قص الألواح,آلة قص الألواح |
||
1. استخدام تصميم الكمبيوتر CAD.يتم تحليل الإطار والشفرات المنزلق والأجزاء المهمة الأخرى بواسطة برنامج تحليل العناصر المحدودة ANSYS لضمان عقلانية وقوة الإطار والهيكل.أحادي الكتلة عن طريق اللحام الآلي وعملية تخفيف الضغط عن طريق المعالجة بالصلب.
2. إدخال تكنولوجيا أوروبية متقدمة واعتماد نظام تحكم هيدروليكي متكامل ، لديها موثوقية جيدة.أكثر موثوقية وسهولة للصيانة.تُستخدم محركات Siemens ومضخات Allead وصمامات Rexroth الهيدروليكية في القص.

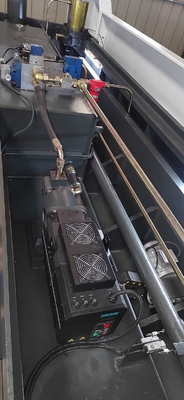

3. يتم تطبيق محرك سيرفو عالي الطاقة الجديد في آلة قص الألواح الهيدروليكية الخاصة بنا.عندما لا تعمل الماكينة ، يكون المحرك في حالة التوقف ، والتي لا يمكنها فقط منع ارتفاع درجة حرارة الزيت في خزان الزيت بسرعة كبيرة ، ولكن أيضًا توفير الكهرباء وتوفير الطاقة وحماية البيئة وتقليل تكاليف الإنتاج.
4. القص الهيدروليكي عبارة عن آلة عمل متغيرة Rake Action يتم إنتاجها في مجموعة متنوعة من أطوال وقدرات القطع.يتم التحكم في حركة شعاع المقياس الخلفي بواسطة وحدة تحكم NC / CNC.يمكن تشغيل زاوية القطع وخلوص الشفرات العلوية / المنخفضة بواسطة جهاز التحكم NC / CNC وفقًا لسمك الألواح المختلفة.يتم استخدام اللولب الكروي والموجه الخطي في المقياس الخلفي.يحسن كفاءة القص وجودة القص.
5. مقياس خلفي عالي الدقة مع لولب كروي وموجه خطي. يتم تعديل مسافة المقياس الخلفي بواسطة محرك AC أو محرك مؤازر ويمكن تعديله بسهولة وعرضه بواسطة وحدة تحكم NC E21s أو TP-07 أو Delem DAC310 360T.
6. محاذاة إضاءة مجهزة ، من السهل محاذاة عند القص.خاص لبعض المستخدمين الذين يحتاجون إلى قياس أحجام مختلفة في وجهين أولاً ، ثم قصها.
6.إنها تتبنى هيكل حامل أداة من نوع البوابة الاحترافي.تم تجميع الأسوار الآمنة على الماكينة لتجنب دخول الأيدي إلى منطقة التوقف والقطع ، ولضمان سلامة العملية.

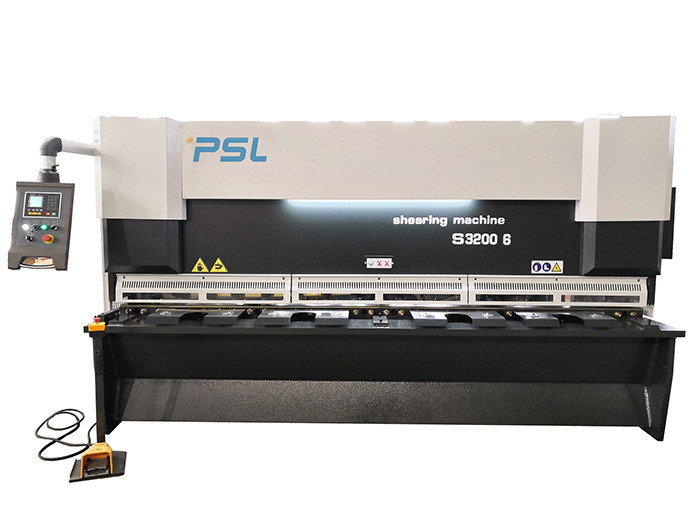

مواصفات آلة القص QC11K-6x3200 ،
| تخصيص | QC11K-6x3200 |
| الأعلى.سمك القطع |
6 مم (الفولاذ الطري) 3 مم (الفولاذ المقاوم للصدأ) |
| الأعلى.عرض القطع | 3200 مم |
| حدود | 9-30 / دقيقة |
| ضربة المقياس الخلفي | 10-750 ملم |
| زاوية القص | 0.5-2.5 درجة |
| عمق الحلق | 150 ملم |
| ارتفاع طاولة العمل | 750 ملم |
| عرض طاولة العمل | 600 ملم |
| قوة المحرك المؤازرة الرئيسية | 7.5 كيلو واط |
| أبعاد: | 3750 × 1770 × 2150 |
| الوزن الصافي تقريبا. | 5.8 طن |
| فولت. |
380 فولت ، 50 هرتز
|
| نموذج اختياري | الصانع | ملاحظات | |
|---|---|---|---|
| نظام CNC | E21s TP-07 DAC310 DAC360 |
DELEM |
|
| النظام الهيدروليكي | صمامات الملف اللولبي الرئيسية |
ريكسروث جيانهو |
|
| مقياس الظهر |
محرك AC الكرة اللولبية + دليل خطي |
PSL تايوان |
|
| مضخة وقود | مضخة زيت التروس الداخلية |
Allead |
|
| القوة الرئيسية |
محرك سيرفو (اختياري) |
فيشي | |
| طاولة العمل الأمامية | منصة نقالة خاصة ورف كروي | PSL | |
| حماية | أسوار فولاذية أمامية + حماية خلفية آمنة لجهاز الاستشعار (اختياري) | PSL | |
| جهاز دعم الظهر | إطار دعم هوائي (اختياري) | PSL | |
| إزالة الشفرة | بمحركات تحكم NC قيد التشغيل |
PSL | |
| كهربائي | شنايدر ريلاي ، قواطع | شنايدر | |
| التبديل القدم | مفتاح عمودي Kaikun الكوري | Kaikun الكورية | |
| حلق عميق | 150 مم -500 مم (اختياري) | PSL |
| نموذج |
الأعلى. تكن. |
قوة الغلة | الأعلى.طول | زاوية | العاشر - السكتة الدماغية | قوة | L * W * H (مم) | وزن |
|---|---|---|---|---|---|---|---|---|
| QC11K-6 * 2500 | 6 مم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 750 ملم | 7.5 كيلو واط | 3140 * 1740 * 2040 | 4800 كجم |
| QC11K-6 * 3200 | 6 مم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 750 ملم | 7.5 كيلو واط | 3750 * 1770 * 2150 | 5800 كجم |
| QC11K-6 * 4000 | 6 مم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 4830 * 1840 * 2150 | 7500 كجم |
| QC11K-6 * 5000 | 6 مم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5-2.5 درجة | 750 ملم | 15 كيلو واط | 5830 * 1840 * 2150 | 13000 كجم |
| QC11K-6 * 6000 | 6 مم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5-3 درجة | 750 ملم | 15 كيلو واط | 6480 * 2100 * 2300 | 18000 كجم |
| QC11K-8 * 2500 | 8 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 3040 * 1700 * 1700 | 5500 كجم |
| QC11K-8 * 3200 | 8 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 3860 * 1700 * 1700 | 6200 كجم |
| QC11K-8 * 4000 | 8 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 750 ملم | 11 كيلو واط | 4640 * 1700 * 1700 | 7900 كجم |
| QC11K-8 * 5000 | 8 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3 درجة | 750 ملم | 18.5 كيلو واط | 5400 * 2400 * 2000 | 13500 كجم |
| QC11K-8 * 6000 | 8 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 750 ملم | 22 كيلو واط | 6480 * 2100 * 2350 | 19000 كجم |
| QC11K-8 * 8000 | 8 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 750 ملم | 22 كيلو واط | 8580 * 2130 * 2350 | 29500 كجم |
| QC11K-10 * 2500 | 10 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 950 ملم | 15 كيلو واط | 3040 * 1800 * 1700 | 6500 كجم |
| QC11K-10 * 3200 | 10 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 950 ملم | 11 كيلو واط | 3850 * 1830 * 1900 | 7500 كجم |
| QC11K-10 * 4000 | 10 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 950 ملم | 15 كيلو واط | 4650 * 2100 * 2000 | 11000 كجم |
| QC11K-10 * 5000 | 10 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 5750 * 2100 * 2000 | 16000 كجم |
| QC11K-10 * 6000 | 10 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 6500 * 2100 * 2300 | 24000 كجم |
| QC11K-10 * 8000 | 10 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 950 ملم | 15 كيلو واط | 6800 * 2100 * 2300 | 32000 كجم |
| QC11K-13 * 2500 | 13 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5-2.5 درجة | 1000 مم | 15 كيلو واط | 3285 * 1830 * 2390 | 7500 كجم |
| QC11K-13 * 3200 | 13 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5-2.5 درجة | 1000 مم | 15 كيلو واط | 3855 * 1830 * 2390 | 9500 كجم |
| QC11K-13 * 4000 | 13 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5-2.5 درجة | 1000 مم | 18.5 كيلو واط | 4850 * 1830 * 2390 | 12500 كجم |
| QC11K-13 * 6000 | 13 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 6850 * 1930 * 2650 | 30000 كجم |
| QC11K-13 * 8000 | 13 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 8950 * 2130 * 2850 | 46000 كجم |
| QC11K-13 * 9000 | 13 ملم | ≤450 كيلو نيوتن / سم | 9000 ملم | 0.5 ~ 3 درجة | 1000 مم | 45 كيلو واط | 9980 * 2130 * 2850 | 65000 كجم |
| QC11K-13 * 10000 | 13 ملم | ≤450 كيلو نيوتن / سم | 10000 مم | 0.5 ~ 3 درجة | 1000 مم | 45 كيلو واط | 11050 * 2500 * 3100 | 85000 كجم |
| QC11K-16 * 2500 | 16 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 0.5 ~ 3 درجة | 1000 مم | 22 كيلو واط | 3440 * 1940 * 2830 | 9500 كجم |
| QC11K-16 * 3200 | 16 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 0.5 ~ 3 درجة | 1000 مم | 22 كيلو واط | 4010 * 1940 * 2830 | 11000 كجم |
| QC11K-16 * 4000 | 16 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 0.5 ~ 3 درجة | 1000 مم | 30 كيلو واط | 5010 * 1980 * 2830 | 15500 كجم |
| QC11K-16 * 5000 | 16 ملم | ≤450 كيلو نيوتن / سم | 5000 ملم | 0.5 ~ 3.5 درجة | 1000 مم | 30 كيلو واط | 5900 * 2600 * 2830 | 25000 كجم |
| QC11K-16 * 6000 | 16 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 1 ~ 3.5 درجة | 1000 مم | 37 كيلو واط | 6900 * 2600 * 2830 | 36000 كجم |
| QC11K-16 * 8000 | 16 ملم | ≤450 كيلو نيوتن / سم | 8000 مم | 1 ~ 3.5 درجة | 1000 مم | 45 كيلو واط | 8900 * 2900 * 3430 | 75000 كجم |
| QC11K-20 * 2500 | 20 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 1 ~ 3 درجة | 1000 مم | 30 كيلو واط | 3440 * 1980 * 2830 | 14000 كجم |
| QC11K-20 * 3200 | 20 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 1 ~ 3 درجة | 1000 مم | 30 كيلو واط | 4010 * 1900 * 2830 | 17000 كجم |
| QC11K-20 * 4000 | 20 ملم | ≤450 كيلو نيوتن / سم | 4000 ملم | 1 ~ 3.5 درجة | 1000 مم | 37 كيلو واط | 4850 * 2600 * 2900 | 22000 كجم |
| QC11K-20 * 6000 | 20 ملم | ≤450 كيلو نيوتن / سم | 6000 ملم | 1 ~ 3.5 درجة | 1000 مم | 55 كيلو واط | 6700 * 3000 * 3000 | 54000 كجم |
| QC11K-30 * 2500 | 30 ملم | ≤450 كيلو نيوتن / سم | 2500 مم | 1 ~ 3.5 درجة | 1000 مم | 45 كيلو واط | 3440 * 1900 * 2830 | 25000 كجم |
| QC11K-30 * 3200 | 30 ملم | ≤450 كيلو نيوتن / سم | 3200 مم | 1 ~ 3.5 درجة | 1000 مم | 45 كيلو واط | 4200 * 1900 * 3000 | 34000 كجم |
ملاحظات: تعتمد هذه المعلمة على نظام 2019.إذا لم يتم تحديث المعلمات في الوقت المناسب ، يرجى فهم الاتصال بنا عن طريق الدردشة عبر الإنترنت أو البريد الإلكتروني.شكرًا.
اتصل شخص: Mr. Luo Zhengang
الهاتف :: +86 13507189561
