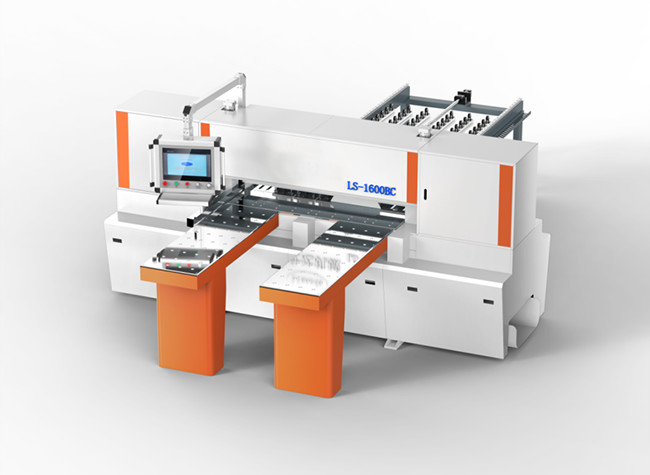

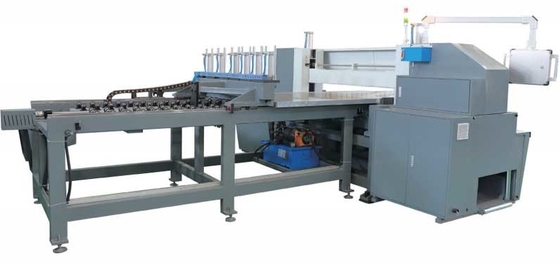

منشار دائري من الألومنيوم المعدني الأوتوماتيكي باستخدام الحاسب الآلي

ألواح الألمنيوم الأوتوماتيكية CNC آلة المنشار الدائري لألواح الألمنيوم تقطيع الألواح الإبداعية

الخصائص الميكانيكية:

▲شاشة تشغيل تعمل باللمس:

1. لمس شاشة تشغيل من النوع 10 بوصة.

2. يمكن إعداد مجموعات متعددة من طاولات العمل في نفس الوقت لتسهيل التبديل أثناء النشر.

3. وظيفة إدخال التمهيد.

4. وظيفة الكشف الذاتي للخطأ.

  ال.قاعدة لقط وتغذية الألواح:

1. إن قضبان السرير على جانبي قاعدة تغذية المشبك مصنوعة من عوارض فولاذية ملحومة.تتوافق قضبان التوجيه الصلبة المطلية بالكروم على جانب واحد وقضبان توجيه الطائرة على الجانب الآخر مع التروس ومحركات صف التروس ، ويتوافق المسطرة المغناطيسية مع المخفض ومحرك مؤازر يومي بقدرة 2 كيلو وات من أجل تحديد موقع قيادة دقيق وسريع .السرعة القصوى 6 م / دقيقة.

هيكل شعاع مضغوط:

1. اعتماد هيكل شعاع الضغط المتكامل ، ورف التروس وتجميع الأسطوانة ، وادفع شعاع الضغط بالتساوي للارتفاع والضغط على مادة الألواح.يتم توزيع الضغط بالتساوي على جانبي خط القطع المركزي.عندما يتم تثبيت الشريط المطاطي في الجزء السفلي من حزمة الضغط لتجنب الضغط ، يتم الضغط على سطح كائن العمل لضمان جودة القطع الدقيقة.

مقعد المنشار:

1. يمكن أن يقلل تصميم المنزلق الخطي المتوازي بشكل فعال من القصور الذاتي المتحرك لمقعد المنشار ، ويحسن الأداء السلس للمقعد العملاق ، ويقلل بشكل فعال من تأثير الحركة لتحقيق أفضل دقة لخط القطع.

2. محرك المنشار الرئيسي هو 15HP (11 kW).تعتمد شوطها الضخم محرك تحويل التردد 2 حصان (1.5 كيلو واط) للقيادة باستخدام صف أسنان تروس مخفض ودقة.يتطابق المنشار الرئيسي مع الحركة العلوية والسفلية لأسطوانة الزيت ، لذا فإن النشر يكون أكثر قوة ، مما يؤدي إلى تجنب ظاهرة التشويش والسحق الناتجة عن ناقل الحركة التقليدي بالسلسلة.

طاولة العمل الرئيسية:

طاولة العمل الرئيسية هي أيضًا طاولة عائمة.يتم ترتيب خرز الهواء النحاسي على لوح مطلي بالكروم الصلب.في ظل حالة المتانة المعززة ، تم أيضًا تحسين كفاءة العمل للصفائح المعدنية العلوية للعامل.

المشابك:

1. التكوين القياسي لعدد مشابك العمل: 4 قطع من المشابك.

2. كل مشبك مُجهز بأسطوانة لسحب ورقة قطعة العمل بطريقة الرافعة ، بحيث أنه عندما يسحب قطعة العمل ، فإنه يضمن أن مادة العمل تقوم بإمساك الصفيحة.

ورقة واقية من الغبار

تتبنى الصفيحة المقاومة للغبار المقطعية صفيحة بلاستيكية شفافة ، والتي يمكنها بشكل فعال كبح طرد الغبار وتحقيق وظيفة حماية السلامة.

تكوين صندوق التحكم الإلكتروني:

1. يتم شراء جميع الأجزاء الإلكترونية من المصنع الأصلي لتايوان.

2. محرك سيرفو وسائق سيرفو دلتا.

3. محول التردد هو Taiwan Yingweiteng.

مزود الطاقة:

1. مزود الطاقة هو مزود صناعي ثلاثي الطور بجهد 380V / 50HZ.

إمداد ضغط الهواء:

استخدم ضغط الهواء 5-6 كجم / سم

جمع الغبار:

المعدات القياسية:

1. شفرة منشار رئيسية واحدة: شفرة منشار كربيد (خاصة بصفائح الألمنيوم).

2. المشابك العمل: 4 قطع.

3. طاولة التغذية العائمة: 1000 مم × 600 مم × 1 مجموعة.

4. يحتوي صندوق الأدوات على مجموعة من الأدوات.

5. يتم ترتيب حزام محرك المنشار الرئيسي في الآلة.

المؤشرات الفنية الاساسية
