تفاصيل المنتج:
شروط الدفع والشحن:
|
| إسم الألة: | خط إنتاج مجاري الهواء CNC على شكل U- V | طلب: | أنبوب إمداد الطاقة ، أنبوب التكييف |
|---|---|---|---|
| انتاج المواد: | صفائح مجلفنة ، صفيحة فولاذية مقاومة للصدأ | نموذج: | PSL5-1.2x1250 |
| حالة: | خط جديد | وضع التحكم: | نظام CNC تحكم PLC |
| عملية: | تلقائي | صناعة: | هندسة البناء ، تكييف الهواء ، مجاري التهوية |
| مواد الأنابيب: | ورقة مجلفنة | وزن الخط الكامل: | 9800 كجم |
| سماكة الصاج: | 0.5-1.2 ملم | عرض الملف: | 500-1250 ملم |
| البعد: | 10x5.0x1.3 م | لون الخط: | أزرق ، رمادي-أسود_أصفر ، حسب الطلب |
| إستعمال: | تصنيع مجاري الهواء المربعة | الجهد االكهربى: | 220V / 380V / 415V / 440V ، 50HZ / 60HZ ، حسب الطلب |
| ضمان: | سنتان | خدمة ما بعد البيع: | Engineers available to service machinery overseas; المهندسين المتاحين لخدمة الآلات في الخا |
| إبراز: | Super Auto Duct Line-5 PSL,خط القناة v PSL,خط مجاري الهواء التلقائي 5 PSL |
||

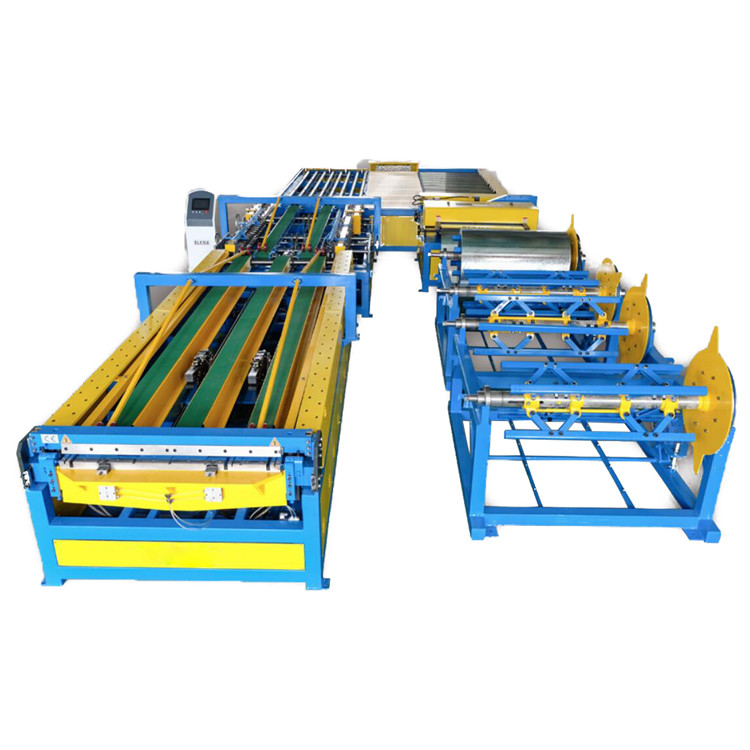

خط إنتاج مجاري CNC الأوتوماتيكي على شكل U-5 آلة تصنيع مجاري الهواء Auto Duct LINE-V
وصف المنتج،
يمكن للخط الأوتوماتيكي لتصنيع مجاري الهواء أو الأنبوب V أن يصنع شفة TDF / شفة فولاذية زاوية / شفة C-cleat.القدرة اليومية 1000-2500 متر مربع.
يحتاج المستخدمون فقط إلى إدخال الأحجام المختلفة التي يحتاجون إليها ، وسيبدأ تلقائيًا في فك اللفائف ، والتسوية ، والحز ، والقص ، وتشكيل قفل بيتسبرغ ،
TDF / زاوية تشكيل شفة الصلب وحافة C-cleat والطي في قنوات مستطيلة.
ميزة القناةخط السيارات-الخامس:
● هيكل الخط: الانسيابية في الإنتاج والاحتلال الصغير ؛
● يتم تشغيل جميع اللفات بواسطة محرك تردد مستقل قابل للتعديل بالسرعة ؛
● سرعة كل جزء قابلة للتعديل وفقا لطلب المستخدمين.
● مع وضع توفير معالجة المواد ، يمكن للمستخدمين تقليل هدر الصفائح المعدنية بشكل كبير إلى أقل من 20 مم لكل ملف مادة
● مع ميزة المحرك المؤازر الذي يتم تشغيله في عملية الطي وتحديد المواقع بدقة ، فإنه يتمتع بميزة واضحة ، خاصة عند إنشاء مجرى هواء على شكل "口".
● يمكن أن تصل طاقتها الإنتاجية إلى 2000 متر مكعب كل 8 ساعات مع عامل واحد فقط لتشغيل الآلة
● دعم تصدير وطباعة سجلات بيانات الإنتاج (اختياري)
التكوين الرئيسي المستورد:
● Beijing Huade مع نظام هيدروليكي
● التشفير اومرون
● تحكم MITSUBSHI
● دليل خطي Hiwin من تايوان
● نظام شنايدر الكهربائي
المعدات الأساسية:
شمعتان كهربائيتان لملف التغذية (2900 * 1900 * 950 مم × 2) ، إجمالي 4 صواني مواد (5-8 طن لكل لفة)
واحدإطار دعم المواد
واحدالخط الثاني للماكينة الرئيسية ، بما في ذلك التسوية ، والخرز ، واللكم والقطع.
واحدآلة تشكيل قفل بيتسبرغ المتحركة عالية السرعة
واحدآلة تشكيل شفة الفولاذ ذات الزاوية المزدوجة
واحدآلة تشكيل شفة TDF المزدوجة
واحدمحرك سيرفو مغذي المواد
واحدآلة الطي الهيدروليكية
واحدنظام CNC ومجموعة من برامج الإنتاج Duct Manufacture Auto line VI ، خط مجاري الهواء ، خط ملف تصنيع مجاري الهواء 5
المعايير الفنية:
| نموذج رقم: | PSL5-1.2x1250 |
| عرض لفائف ماكس | 1250 ملم |
| نطاق السماكة | 0.5-1.2 ملم |
| سرعة | 0-18 م / دقيقة |
| قوة | 24.5 كيلو واط |
| أبعاد | 10 * 5.0 * 1.3 م |
| تحمل القص | ± 0.5 مم |
| التسامح القطري | ± 0.5 مم |
| وزن | 9.8 طن |
