تفاصيل المنتج:
شروط الدفع والشحن:
|
| شرط: | جديد | اسم: | الملف الشخصي آلة الانحناء الهيدروليكية الكاملة |
|---|---|---|---|
| يكتب: | W24S-16 ، آلة لف الملف الشخصي | تطبيق: | ثني أنابيب الصلب الكربوني ، ثني أنبوب SS |
| المواد / المعادن المصنعة: | لمحات من الفولاذ الكربوني والفولاذ المقاوم للصدأ والألمنيوم | نوع الجهاز: | آلة ثني الأسطوانات الهيدروليكية الكاملة |
| مواد خام: | الملامح / الأنبوب / الأنبوب / المتداول ، شريط الصلب | خدمات إضافية: | التشكيلات بالقطع ، تشكيل أنبوب دائري ، |
| أتمتة: | كهربائي ، هيدروليكي | قوة: | كهربائي ، هيدروليكي |
| قطر الأسطوانة العلوية: | 150 ملم | قطر القالب: | 350 ملم |
| أنبوب الانحناء الدائري: | 76 × 4.5 مم ، | سرعة الانحناء: | 5 م / دقيقة |
| ضغط النظام الهيدروليكي: | 19.5 ميجا باسكال | المحرك الرئيسي: | 7.5 كيلو واط |
| الجهد االكهربى: | 220V / 380V / 415V / 440V / حسب الطلب ، 380V / 50HZ / 3 مراحل 220V / 60HZ / 3 مراحل | اللون: | حسب الطلب ، أزرق / OEM |
| البعد: | 1000 * 800 * 1600 مم | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحين لخدمة الآلات في الخارج ، الدعم الفني للفيديو ، الدعم عبر الإنترنت |
| ضمان: | سنة واحدة | ||
| إبراز: | آلة ثني الملف الشخصي باستخدام الحاسب الآلي,آلة ثني الألومنيوم باستخدام الحاسب الآلي,آلة ثني الملف الشخصي الهيدروليكية |
||

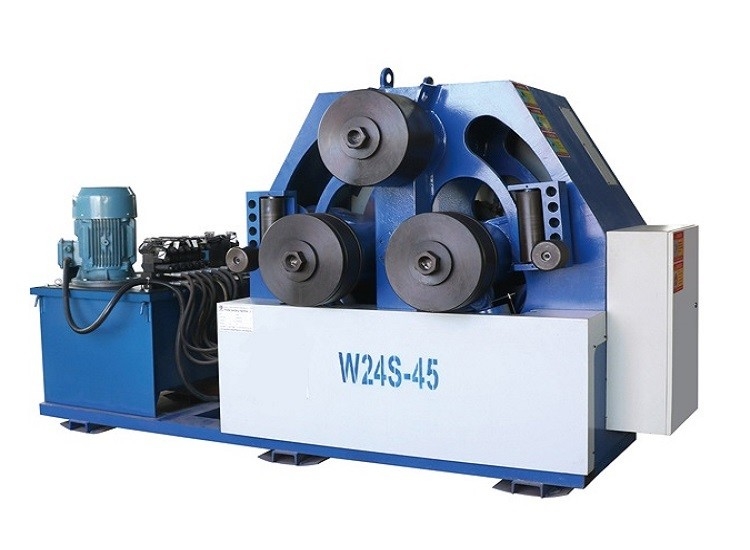

W24S سلسلة كاملة الهيدروليكية آلة الانحناء آلة درفلة الأنابيب
• مجموعة واحدة من الرولات المقواة والأرضية القياسية (فولاذ خاص)
• جميع الأسطوانات الكوكبية / التروس - بمحرك هيدروليكي
• دعامات جانبية مقواة ثلاثية المحاور مع حركة هيدروليكية للأمام والخلف وحركة ميكانيكية من أعلى إلى أسفل ومن اليمين إلى اليسار
• الدعامات الجانبية مناسبة لزاوية ثني الأرجل إلى الخارج
• لوحة تحكم محمولة
• التشغيل الأفقي والعمودي
• الجسم مصنوع من الفولاذ المقاوم للضغط
• حماية ضد الحمل الزائد على الأنظمة الهيدروليكية والكهربائية
• لفات سفلية قابلة للتعديل هيدروليكيًا بقراءة رقمية
عملية العمل:
الخطوة 1:
أسطوانة الجانب الأيمن في الموضع الأدنى ، الأسطوانة الجانبية اليسرى والأسطوانة الرئيسية لتثبيت قطعة العمل بإحكام.
الخطوة 2:
ترفع الأسطوانة اليمنى ببطء وتبدأ في التدحرج. يتحقق الانحناء المسبق بين الأسطوانة الرئيسية وبكرة الجانب الأيسر.
الخطوه 3:
إسقاط أسطوانة الجانب الأيسر ، وفي نفس الوقت ، رفع الأسطوانة الجانبية اليمنى. أدخل اللوحة في بكرة الجانب الأيسر ، وتبدأ الأسطوانات الثلاث في التدحرج في نفس الوقت ، ويدرك الانحناء المسبق بين الأسطوانة الرئيسية وبكرة الجانب الأيمن.
الخطوة الرابعة:
أكمل ما قبل الانحناء والدحرجة.
قدرة المعالجة:
|
الزاوية ، الانحناء الداخلي
|
الحجم الأقصى للقسم | 70x8 ملم |
|
زاوية الانحناء الخارجي
|
الحجم الأقصى للقسم | 80x8 ملم |
|
قناة، الانحناء الخارجي
|
حجم القناة | 12 # |
|
قناة، الانحناء الداخلي |
حجم القناة | 12 # |
| لوحة ، منحنية مسطحة | الأعلى.حجم القسم | 150x25 ملم |
| لوحة ، الانحناء الرأسي | الأعلى.قسم ضياء. | 75x16 ملم |
| ثني الأنبوب | الأعلى.حجم القسم | 76x4.5 ملم |
| ثني قضيب | الأعلى.حجم القسم | 52 ملم |
| الانحناء المربع | الأعلى.حجم القسم | 60x4 مم |
المؤشرات الفنية الاساسية ،
|
المقياس التقني:
|
W24S
|
||||||
|
6
|
16
|
30
|
45
|
75
|
100
|
||
|
قالب الانحناء الشخصي (الحد الأقصى)
|
6
|
16
|
30
|
45
|
75
|
100
|
|
|
سرعة اللف (م / دقيقة)
|
6
|
5
|
|||||
|
حد العائد للورقة ماتال (الأم)
|
S = 250
|
||||||
 |
الملف الشخصي (الحد الأقصى) ملم
|
40 * 5
|
70 * 8
|
80 * 8
|
90 * 10
|
100 * 10
|
120 * 12
|
|
قطر الانحناء (دقيقة) مم
|
800
|
1000
|
1200
|
1500
|
2000
|
2500
|
|
|
الملف الشخصي (دقيقة) ملم
|
20 * 3
|
30 * 3
|
35 * 3
|
36 * 5
|
38 * 4
|
40 * 5
|
|
|
قطر الانحناء (دقيقة) مم
|
400
|
550
|
560
|
600
|
600
|
720
|
|
|
|
الملف الشخصي (الحد الأقصى) ملم
|
50 * 5
|
80 * 8
|
90 * 10
|
100 * 10
|
120 * 12
|
140 * 16
|
|
قطر الانحناء (دقيقة) مم
|
800
|
1000
|
1100
|
1300
|
1600
|
1800
|
|
|
الملف الشخصي (ميكس) ملم
|
20 * 3
|
30 * 3
|
35 * 3
|
36 * 5
|
38 * 4
|
45 * 5
|
|
|
قطر الانحناء (دقيقة) مم
|
400
|
550
|
500
|
600
|
700
|
760
|
|
|
|
槽钢 型号
|
8
|
12
|
16
|
20
|
25
|
28
|
|
قطر الانحناء (دقيقة) مم
|
600
|
800
|
800
|
1000
|
1100
|
1700
|
|
|
|
مادة
|
8
|
12
|
16
|
20
|
25
|
28
|
|
قطر الانحناء (دقيقة) مم
|
700
|
900
|
1000
|
1150
|
1600
|
1700
|
|
|
|
الملف الشخصي (الحد الأقصى) ملم
|
100 * 18
|
150 * 25
|
180 * 25
|
200 * 30
|
220 * 40
|
250 * 40
|
|
قطر الانحناء (دقيقة) مم
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
|
|
الملف الشخصي (الحد الأقصى) ملم
|
50 * 12
|
75 * 16
|
90 * 20
|
100 * 25
|
110 * 40
|
120 * 40
|
|
قطر الانحناء (دقيقة) مم
|
500
|
760
|
800
|
1000
|
1100
|
1300
|
|
|
|
الملف الشخصي (الحد الأقصى) ملم
|
42 * 4
|
76 * 4.5
|
89 * 5
|
89 * 8
|
114 * 5
|
159 * 5
|
|
قطر الانحناء (دقيقة) مم
|
500
|
750
|
900
|
900
|
1200
|
2000
|
|
|
|
الملف الشخصي (الحد الأقصى) ملم
|
38
|
52
|
62
|
75
|
85
|
90
|
|
قطر الانحناء (دقيقة) مم
|
450
|
600
|
600
|
800
|
1000
|
1100
|
|
|
|
الملف الشخصي (الحد الأقصى) ملم
|
45 * 3
|
60 * 4
|
70 * 4
|
80 * 6
|
90 * 8
|
100 * 10
|
| قطر الانحناء (دقيقة) مم |
750
|
900
|
1000
|
1200
|
1600
|
2000
|
|
