تفاصيل المنتج:
شروط الدفع والشحن:
|
| شرط: | جديد | اسم المنتج: | آلة قطع أنابيب الألياف بالليزر CNC |
|---|---|---|---|
| نوع الجهاز: | CF6000220AL-3000W | كلمة رئيسية: | آلة قطع الأنابيب بالليزر ، آلة قطع الأنبوب بالليزر |
| تطبيق: | قطع الأنبوب المعدني بالليزر ، معالجة الأنابيب الشخصية | وظيفة: | قطع مواد الأنبوب المعدني وقطع ونقش |
| أنبوب التغذية: | نظام التحميل والتغذية الأوتوماتيكي | مصدر الليزر: | Raycus ، IPG |
| قوة الليزر: | 2000 واط / 3000 واط / 4000 واط / 6000 واط / 8000 واط / 10000 واط | برنامج التحكم: | سي واي بي تيوب برو. |
| نظام تشغيل: | نظام القطع Microsoft WIN10 ، FSCUT CYPCUT | تنسيق الرسوم المدعومة: | CAD ، CorelDraw ، DXF ، PLT ، DST |
| مواد الأنبوب: | أنبوب دائري / أنبوب مربع / أنبوب مستطيل وملامح أخرى | الأعلى. طول القطع: | 6000 مم ، 9000 مم |
| سمك القطع: | مواد الأنبوب ، 0-14mm الكربون الصلب ، 0-8mm الفولاذ المقاوم للصدأ | وضع التبريد: | مبرد الماء ، نظام تبريد وحماية المياه ، مبرد مياه صناعي |
| نطاق معالجة الأنابيب: | Round Tube Dia.20-220mm; أنبوب دائري Dia.20-220mm ؛ Square tube 20x20mm - 160x160mm | محاور القيادة: | محاور X ، Y ، Z ، U1 ، U2 جميع محركات المؤازرة |
| نظام القيادة: | برامج تشغيل أجهزة Yaskawa / Fuji / Delta | صمام كهربائي نسبي: | SMC ، اليابان |
| اللون: | اللون القياسي ، أو حسب الطلب | يتم توفير خدمة ما بعد البيع: | المهندسين المتاحة لخدمة الآلات في الخارج |
| صيانة: | التشخيص والكشف عن بعد عبر الإنترنت | ضمان: | سنتان |
| إصدار الشهادات: | CE, ISO,SGS,CCC | ||
| إبراز: | آلة قطع الأنبوب الجانبي,آلة القطع بالليزر 2000 واط,آلة القطع بالليزر 3000 واط |
||

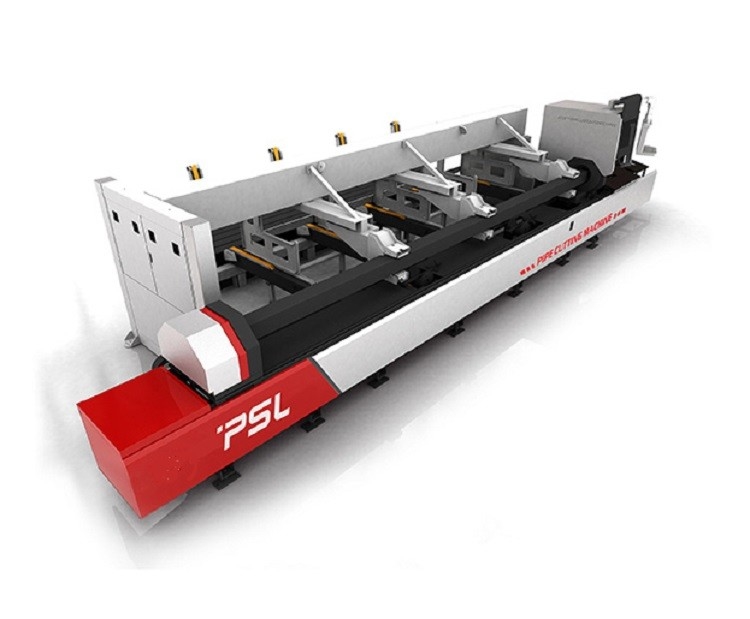

الأنبوب المعدني / الأنبوب CNC آلة القطع بليزر الألياف مع مناور التحميل الأوتوماتيكي
وصف آلة قطع الأنبوب بالليزر ،
تدمج آلة قطع الأنبوب بالليزر التكنولوجيا الضوئية والميكانيكية والكهربائية في آلة واحدة ، والتي تتبنى تقنية الليزر وتكنولوجيا التحكم في الكمبيوتر ونظام طاقة الليزر عالي الأداء باستخدام الحاسب الآلي.
آلة قطع الأنبوب بالليزر هذه قادرة على معالجة جميع أنواع الأنابيب المعدنية / الأنابيب بسرعة وكفاءة عالية.الحجم الأقصى للأنابيب التي يمكن قطعها هو الأنابيب الدائرية Ф220mm ، الأنابيب المربعة 160mmx160mm ، بسمك 12-14mm ، الطول 6000mm -9000mm.ستتمتع المنتجات بحافة ناعمة مع تشطيب عالي الجودة للسطح وعرض صغير للشق وتأثير حراري ضئيل.الآلة مناسبة بشكل خاص لقطع الأنابيب المعدنية.
جزء من الوظائف والميزات ،
تكوين أنبوب القطع بالليزرو
1) مصدر الليزر: مصدر ألياف الليزرIPG / Raycus3000 واط
2) Raytools / WSX / Precitecرأس القطع بالليزر الليفي البصري(رأس ليزر التركيز التلقائي)
يعتمد رأس القطع بالليزر تقنية ألمانية ، ومجهزة بموصل إخراج ألياف QBH ، وعدسة بصرية خاصة ، وطريقة ضبط تركيز دقيق محكمة الغلق ، ومحول طاقة سريع السعة مع فجوة قطع أقل 0.2 مم ، مما قد يزيد من سرعة القطع ويقلل من استهلاك الغاز.
3) أداة الآلة
تعتمد الآلة هيكلًا جسريًا وشعاعًا وسريرًا في عملية واحدة بدقة عالية وصلابة جيدة وتشغيل سلس.
قاعدة الآلة:تستخدم القاعدة الأنبوب الملحوم عالي الجودة وهيكل الإطار ، من خلال اللحام الاحترافي ، ومعالجة الشيخوخة الثانوية ، وآلة الطحن العملاقة الدقيقة الكبيرة ، والآلات الدقيقة ، وتضمن هذه التصميمات وطرق المعالجة مقاومة ممتازة للصدمات ، وصلابة عالية واستقرار للآلة.
نظام Deslagging:يتم ترتيب مجمع الطمس في الجزء السفلي من السرير ، والذي يمكنه إزالة النفايات وتجميع الأجزاء الصغيرة أثناء القطع.
نظام إزالة الغبار:تستخدم منصة العمل تصميم تجميع الغبار لإزالة الغبار وغاز العادم.
4) نظام النقل
تتبنى آلة القطع بالليزر هيكل قيادة مزدوج القنطرية وسرير أداة آلة التخميد العالي ، ونظام مؤازر AC ونظام تشغيل مستورد ، ونقل تروس ورف مستورد ، ومسار دليل خطي للتوجيه ، لضمان السرعة العالية والدقة العالية والموثوقية العالية للآلة.
5) نظام التحكم
يشمل نظام القطع بليزر الألياف عملية القطع بالليزر ، ووظيفة تخطيط المخزون العادي والتحكم في المعالجة بالليزر.إنه يحتوي بشكل أساسي على عملية الرسم ، وإعداد المعلمات ، وتحرير عملية القطع المحددة من قبل المستخدم ، وتخطيط المخزون ، وتخطيط المسار ، والمحاكاة والتحكم في القطع.يمكن تعديل قوة القطع مع سرعة القطع.يمكن ضبط سرعة السحب والانسحاب الفردي.كما أن لديها مكتبة معالجة المواد ، والتي يمكن أن تحفظ جميع معلمات العملية لنفس المادة.
6) نظام المشبك الهوائي الأوتوماتيكي
■ صندوق تحكم لاسلكي محمول ، مشبك مشبك بمفتاح واحد مفكوك ومشبك.
■ بكرات بنكين ، قوة تثبيت أكثر توزيعًا جيدًا ، بدقة أعلى عند قطع الأنابيب الصغيرة.
■ مشبك هوائي ، قوة إمساك كبيرة ومستقرة ، الأنبوب لا ينزلق ولا ينزلق.
■ 220mm إجمالي المشبك الهوائية ، إجمالي المشبك الهوائية ، لا تحتاج إلى تغيير المخالب ، وسهلة التشغيل.
■ مشبك تمركز آلي مزدوج ، مشبك سريع السرعة للأنابيب المستطيلة والبيضاوية.يحتاج الأنبوب ذو الشكل غير الطبيعي إلى مخالب تثبيت خاصة.
7) نظام الإشارة بالضوء الأحمر
يتم استخدام الضوء الأحمر المحوري كمؤشر لتسهيل ضبط النظام البصري وأكثر دقة لتحديد نقطة العمل.
8) نظام التبريد
تم تجهيز نظام تبريد الماء ويمكن تحديد درجة الحرارة.سيبدأ نظام تبريد الماء في العمل تلقائيًا عندما تكون درجة الحرارة أعلى من القيمة المحددة مسبقًا ويتوقف عن العمل تلقائيًا عندما تكون درجة الحرارة أقل من القيمة المحددة مسبقًا.
9) مروحة العادم
يقوم منفاخ الطرد المركزي بإزالة الغبار للحفاظ على بيئة عمل جيدة وتقليل الضرر الذي يلحق بسلامة الأفراد والمعدات.
10) الروتاري المشبك
يمكن أن يحمل المشبك الدوراني الحد الأقصى من الأنابيب المستديرة Ф20mm-Ф220mm ، والأنابيب المربعة 20mmx20mm - 160mmx160mm ، بسماكة 12 ملم ، وطول 6000 ملم.يمكن الحفاظ على استقرار جهاز دعم المواد لفترة طويلة للعمل.
معلمات التكنولوجيا الرئيسية ،
| إسم الألة | آلة قطع أنبوب الألياف بالليزر CNC | |
| نموذج | CF6000220AL-3000W | |
| قوة الليزر | 2000 واط | |
| مصدر الليزر | ماكس / رايكوس / إيبج | |
| الطول الموجي بالليزر | 1070 نانومتر | |
|
سمك جدار أنبوب القطع مكسيم |
الكربون الصلب(O2) | 12mm-14mm |
| الفولاذ المقاوم للصدأ(N2) | 6mm-8mm | |
| ورقة الألمنيوم | 5 مم -6 مم | |
| صفائح نحاسية | 3 مم | |
| الحد الأدنى من المواد الفائضة | 150 ملم |
| وضع لقط الأنابيب | تلقائي |
| وضع تغذية الأنابيب | تلقائي |
| وضع الوصاية | تلقائي |
| مواد الأنابيب المناسبة |
أنبوب مستديرة أنبوب مربع أنبوب مستطيل |
| مجموعة قطع من الأنابيب المستديرة | D20mm - D220mm |
| مجموعة قطع من الأنابيب المربعة | 20 × 20 ملم - 160 × 160 ملم |
| سرعة القطع القصوى | 100 م / دقيقة (حسب المواد) |
| الأعلى.التسريع | 1.0 جرام |
| تنسيقات الرسوم المدعومة | نذل - وغدوبرنامج CorelDrawوDXF / DWG / PLT |
| المحور X يتحرك | 0-6000 ملم |
| المحور ص يسافر | 0-450 ملم |
| المحور Z يسافر | 200 ملم |
| دقة إعادة الموضع | ± 0.03 مم / م |
| دقة موضع المحور X / Y. | ± 0.05 مم / م |
| قوة الآلة | 350 فولت - 420 فولت / 50 هرتز |
| وزن الآلة | 5500 كجم |
| أبعاد | 9800x1400x2400 ملم |
