تفاصيل المنتج:
شروط الدفع والشحن:
|
| الأعلى. سمك التثقيب: | 28 ملم | اسم: | معالجة الملامح ، آلة التثقيب والقص ، آلة الحديد والصلب |
|---|---|---|---|
| الأعلى. قطر اللكم: | 38 ملم | حلق اللكم: | 600 ملم |
| يكتب: | Q35Y-30-160T ، آلة القص والتثقيب ، آلة القص والتثقيب الهيدروليكية | الجهد االكهربى: | 380V ، 50HZ حسب الطلب |
| حالة: | جديد | طلب: | ختم الصفائح المعدنية ، قناة الصلب ، بلات الصلب ، عملية الصفائح المعدنية |
| البعد (l * w * h): | 2600 × 1050 × 2450 ملم | إستعمال: | تشييد المباني ، تثقيب الصفائح المعدنية والانحناء |
| وزن: | 6500 كجم | وظيفة: | ثقوب التثقيب المعدنية الفولاذية ، القص ، آلة القص ، ثقب وتقطيع الألواح المعدنية ، ختم المنتجات المعد |
| اللون: | رمادي - أسود + أحمر ، أبيض إينوري ، قابل للتخصيص ، | الكلمة الرئيسية: | عامل الحديد ، آلات القص والتثقيب الهيدروليكية ، قص الصفائح المعدنية |
| ضمان: | سنتان | مصدر الطاقة: | هيدروليكي ، كهربائي |
| يتم توفير خدمة ما بعد البيع: | دعم فني للفيديو ، دعم عبر الإنترنت | قوة اللكم: | 160 ت |
| إصدار الشهادات: | CE ISO | قوة (W): | 15 كيلو واط |
| Max. الأعلى. Cutting Thickness سمك القطع: | الفولاذ الطري والفولاذ الكربوني 30x355mm | ||
| تسليط الضوء: | عامل الحديد الهيدروليكي PSL,وآلات التثقيب والقطع الهيدروليكية PSL,وآلات القص والتثقيب الهيدروليكية PSL |
||

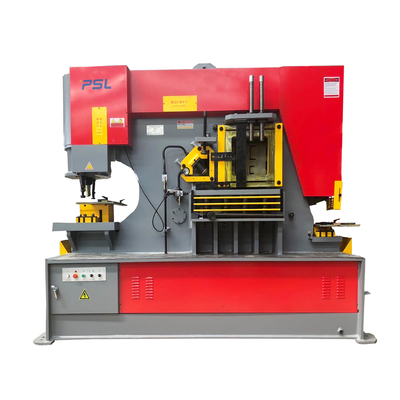

Q35Y-30-160T الملامح آلة القص والتثقيب الهيدروليكية المتحدة
Q35Yسلسلةالصف الصناعيةعامل الحديد الهيدروليكيتتميز بوظائف متعددة ،
بما في ذلك: شريط دائري ، شريط مربع ، ثقب مستطيل الشكل ؛لوحة فولاذية ، شريط مسطح ، زاوية فولاذية ، قناة C ، تثقيب على شكل I ؛ثني الألواح الفولاذيةزاوية قص الصلب ، الإحراز والانحناء ؛مسطح ، دائري ، شريط مربع ، قناة C ، شعاع I ، قص / قطع شريط T ؛زاوية الانحناء وتحزيز الأنابيب.
العامل الحديد الهيدروليكييأتي بشكل قياسي مع:
صامولة وجلبة توصيل سريعة التغيير ، ذراع تربيع بميزان ، طاولة قياس مع توقفات ، طاولة قاعدة تثقيب ، واقيات أمان والمزيد.مع متعددة الوظائف ، فإن آلة القص والتثقيب الهيدروليكية من سلسلة Q35Y هي خيارك الأول بين الماكينة المماثلة.إلى جانب ذلك ، جميع المكونات هي من أعلى مستويات الجودة فيما يتعلق بالسلامة والوظيفة والقدرة والصيانة.
ملكناعامل الحديد الهيدروليكيتم تصميمه عبر أحدث التقنيات وله مزايا التشغيل السهل والاستهلاك المنخفض وتكلفة الصيانة المنخفضة.
الأدوات الاختيارية منعامل الحديد الهيدروليكي
نظام التثبيت الأوتوماتيكي:
يمكن اختيار نظام التثبيت الأوتوماتيكي للإعداد في زاوية قص الفولاذ وقص الألواح.بالإضافة إلى ذلك ، سوف يقوم الحاملون بإصلاح موضع قطعة العمل من أجل توفير الوقت وتحسين كفاءة العمل.
نظام تبريد درجة الحرارة:
عندماآلة الحديد الهيدروليكيةيعمل ، يمكنك قراءة درجة حرارة الزيت من خلال شاشة المراقبة.إذا ارتفعت درجة حرارة الزيت عن 55 درجة وهو التكوين الافتراضي ، فسيتم تشغيل نظام التبريد الداخلي تلقائيًا لتقليل درجة حرارة الزيت من أجل حماية النظام الهيدروليكي.
مكونات الخصائص القياسية الرئيسيةعامل الحديد الهيدروليكي:
1. الأجزاء الكهربائية ماركة شنايدر.
2. هياكل إطار التصميم المهندسة مهنيا.
3. اللحامات الفولاذية ذات القوة والصلابة العالية الدقة لإزالة الاهتزازات.
4. الإطار الفولاذي لعامل الحديد Q235 = الفولاذ القياسي الأمريكي A306 GR55.
5. تم تركيب خمس مجموعات من الشفرات والتثقيب على الآلة.
6. تتابع الموقت بواسطة OMRON الياباني.
7.أختام الزيت بواسطة NOK اليابانية.
8. يا الدائري والصمام من تايوان لمضخة المكبس أكثر دواما.
9. النظام الهيدروليكي من Rexroth ألمانيا.
10. المحرك الرئيسي من شركة سيمنز
11. مضخة الزيت هي مضخة تروس داخلية ماركة صني.
12. اسطوانة هيدروليكية مزدوجة مستقلة
13. يتم التحكم في نظام Dual Footswitch بشكل منفصل
14. من السهل التحكم في السكتة الدماغية قابل للتعديل مع المسطرة
15. مؤشر على كل من الاسطوانات الهيدروليكية
16. مصباح عمل متحرك يمكن وضعه في أي موضع مرغوب فيه
17. نظام هيدروليكي مع نظام حماية من الحمل الزائد
18. مفتاح إيقاف الأمان في حالات الطوارئ
19. طاولة تثقيب كبيرة مع دليل مسطرة
20. طاولة تحزيز أكبر مع دليل المسطرة
21. طاولة قص مسطحة كبيرة مع دليل المسطرة
22. أهمها سهولة الصيانة
التجميعات
1. 5 مجموعات من قوالب التثقيب ذات الفتحات المستديرة
2. مجموعة من شفرة القطع الفولاذية الزاوية
3. مجموعة من شفرة القطع المربعة والمستديرة
4. مجموعة من شفرة القص المسطحة
5. مجموعة من شفرة الإحراز.
يجب طلب القوالب والشفرات الأخرى ودفعها بشكل إضافي.
شجرة الوظائف
المؤشرات الفنية الاساسية،
| نموذج |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
يعالج الاهلية (كن) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
مواد قوة الشد (الآلام والكروب الذهنية) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
رام السكتة الدماغية (مم) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
رقم من السكتة الدماغية (مرات / دقيقة) (مم) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
عمق الحلق (مم) |
300 | 355 | 400 | 600 | 530 | 600 | |
| زاوية القص | 7 درجة | 8 درجة | 8 درجة | 8 درجة | 8 درجة | 8 درجة | |
|
هي مسطحة خاتم |
الأعلى قص الاهلية (سماكة* العرض) (مم) |
16 × 250 | 20 × 330 | 25 × 330 | 30 × 335 | 40 × 335 | 50 × 300 |
| 8 × 400 | 10 × 480 | 16 × 600 | 20 × 600 | 30 × 600 | 30 × 750 | ||
|
بار هي خاتم |
ميدان شريط (مم) |
40 × 40 | 50 × 50 | 50 × 50 | 55 × 55 | 60 × 60 | 65 × 65 |
|
دائري شريط (مم) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
H- شعاع (مم) |
100 × 100 | 120 × 120 | 175 × 175 | 200 × 200 | 250 × 250 | ||
|
قناة سي (مم) |
120 × 53 × 5.5 |
160 × 63 × 6.5 |
200 × 75 × 9 |
280 × 86 × 11.5 |
300 ضعف 89x11.5 |
320x 92 × 12 |
|
|
I- شعاع (مم) |
120 × 74 × 5 |
160 × 88 × 6 |
200 × 75 × 9 |
280 × 124 × 10.5 |
300 ضعف 130 × 13 |
320x 130 × 13 |
|
| زاوية القص |
90 درجة القص (مم) |
120 × 120 × 12 |
140 × 140 × 12 |
160 × 160 × 14 |
180 × 180 × 16 |
200 × 200 × 16 |
200 × 200 × 18 |
|
45 ° القص (مم) |
60 × 60 × 8 |
70 × 70 × 10 |
60 × 60 × 7 |
80 × 80 × 8 |
80 × 80 × 10 |
100 × 100 × 12 |
|
| الثقب |
الأعلى قطر الدائرة من اللكم (مم) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
سمك التثقيب (مم) |
16 | 20 | 25 | 28 | 35 | 40 | |
| المحرك (KW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | |
|
البعد (مم) |
1740 × 810 × 1830 |
1950 × 900 × 1950 |
2355 × 960 × 2100 |
2800 × 1050 × 2450 |
2900 × 1110 × 2500 |
3200 × 1440 × 2500 |
|
|
|
|||||||
قوالب وشفرات
