تفاصيل المنتج:
شروط الدفع والشحن:
|
| يكتب: | Q35Y-25 ، آلة الحديد متعددة الوظائف | حالة: | جديد |
|---|---|---|---|
| طلب: | ختم الصفائح المعدنية ، قناة الصلب ، بلات الصلب ، عملية الصفائح المعدنية | إستعمال: | تشييد المباني ، تثقيب الصفائح المعدنية والانحناء |
| دور: | ثقوب التثقيب المعدنية الفولاذية ، القص ، آلة القص ، ثقب وتقطيع الألواح المعدنية ، ختم المنتجات المعد | الكلمة الرئيسية: | عامل الحديد ، آلات القص والتثقيب الهيدروليكية ، قص الصفائح المعدنية |
| مصدر الطاقة: | هيدروليكي ، كهربائي | قوة اللكم: | 120 ت |
| قوة (ث): | 11 كيلو واط | Max. الأعلى. Cutting Thickness سمك القطع: | الفولاذ الطري والكربون الصلب 25 مم |
| الأعلى. قطر اللكم: | 35 ملم | الأعلى. سمك التثقيب: | 25 ملم |
| حلق اللكم: | 400mm | البعد (l * w * h): | 2355x960x2090 ملم |
| وزن: | 4200 كجم | الجهد االكهربى: | 380V ، حسب الطلب |
| اللون: | رمادي وأسود ، أبيض إينوري ، قابل للتخصيص ، | إصدار الشهادات: | CE ISO |
| ضمان: | سنتان | توفير خدمة ما بعد البيع: | دعم فني للفيديو ، دعم عبر الإنترنت |
| تسليط الضوء: | Q35Y-25,آلة القص الحديد q35y-25,q35y-25 آلة القص والحديد 120 طن |
||

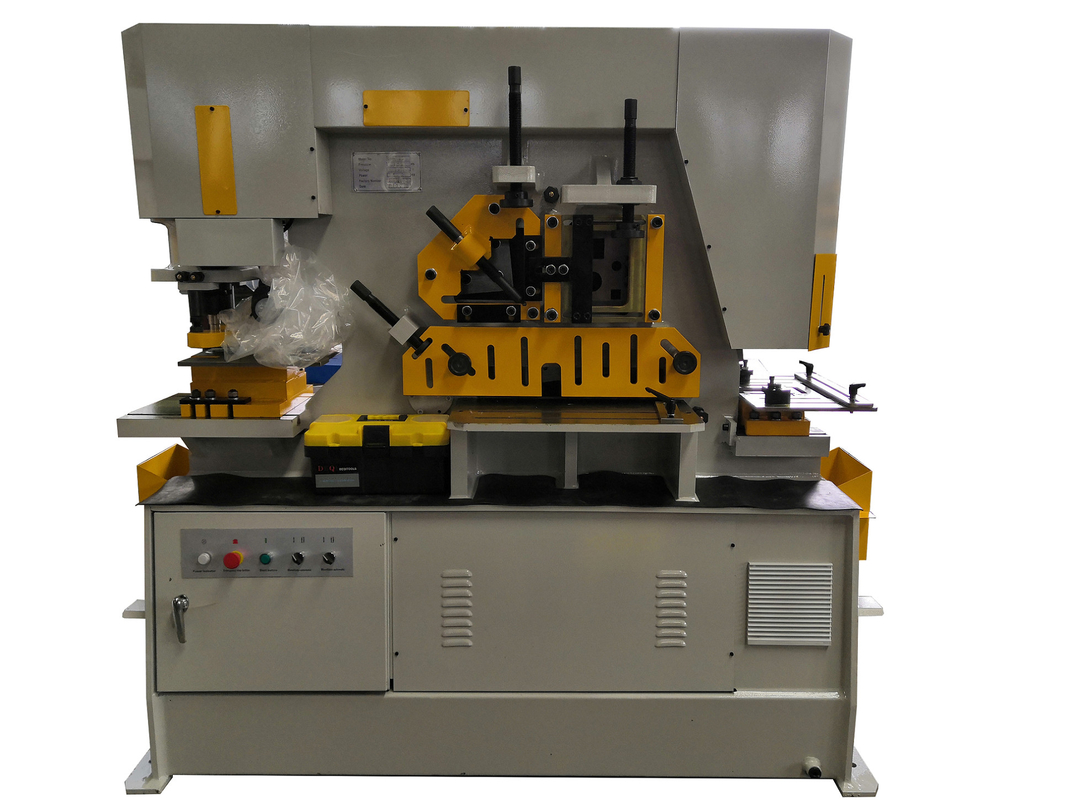

آلة القص والتثقيب الهيدروليكية متعددة الوظائف
ثالثا.شجرة الوظائف
التجميعات
1. 5 مجموعات من قوالب التثقيب ذات الفتحات المستديرة
2. مجموعة من شفرة القطع الفولاذية الزاوية
3. مجموعة من شفرة القطع المربعة والمستديرة
4. مجموعة من شفرة القص المسطحة
5. مجموعة من شفرة الإحراز.
يجب طلب القوالب والشفرات الأخرى ودفعها بشكل إضافي.
المؤشرات الفنية الاساسية،
| نموذج |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
يعالج الاهلية (كن) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
مواد قوة الشد (الآلام والكروب الذهنية) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
رام السكتة الدماغية (مم) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
رقم من السكتة الدماغية (مرات / دقيقة) (مم) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
عمق الحلق (مم) |
300 | 355 | 400 | 600 | 530 | 600 | |
| زاوية القص | 7 درجة | 8 درجة | 8 درجة | 8 درجة | 8 درجة | 8 درجة | |
|
هي مسطحة خاتم |
الأعلى قص الاهلية (سماكة* العرض) (مم) |
16 × 250 | 20 × 330 | 25 × 330 | 30 × 335 | 40 × 335 | 50 × 300 |
| 8 × 400 | 10 × 480 | 16 × 600 | 20 × 600 | 30 × 600 | 30 × 750 | ||
|
بار هي خاتم |
ميدان شريط (مم) |
40 × 40 | 50 × 50 | 50 × 50 | 55 × 55 | 60 × 60 | 65 × 65 |
|
دائري شريط (مم) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
H- شعاع (مم) |
100 × 100 | 120 × 120 | 175 × 175 | 200 × 200 | 250 × 250 | ||
|
قناة سي (مم) |
120 × 53 × 5.5 |
160 × 63 × 6.5 |
200 × 75 × 9 |
280 × 86 × 11.5 |
300 ضعف 89x11.5 |
320x 92 × 12 |
|
|
I- شعاع (مم) |
120 × 74 × 5 |
160 × 88 × 6 |
200 × 75 × 9 |
280 × 124 × 10.5 |
300 ضعف 130 × 13 |
320x 130 × 13 |
|
| زاوية القص |
90 درجة القص (مم) |
120 × 120 × 12 |
140 × 140 × 12 |
160 × 160 × 14 |
180 × 180 × 16 |
200 × 200 × 16 |
200 × 200 × 18 |
|
45 ° القص (مم) |
60 × 60 × 8 |
70 × 70 × 10 |
60 × 60 × 7 |
80 × 80 × 8 |
80 × 80 × 10 |
100 × 100 × 12 |
|
| الثقب |
الأعلى قطر الدائرة من اللكم (مم) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
سمك التثقيب (مم) |
16 | 20 | 25 | 28 | 35 | 40 | |
| المحرك (KW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | |
|
البعد (مم) |
1740 × 810 × 1830 |
1950 × 900 × 1950 |
2355 × 960 × 2100 |
2800 × 1050 × 2450 |
2900 × 1110 × 2500 |
3200 × 1440 × 2500 |
|
|
|
|||||||
قوالب وشفرات
