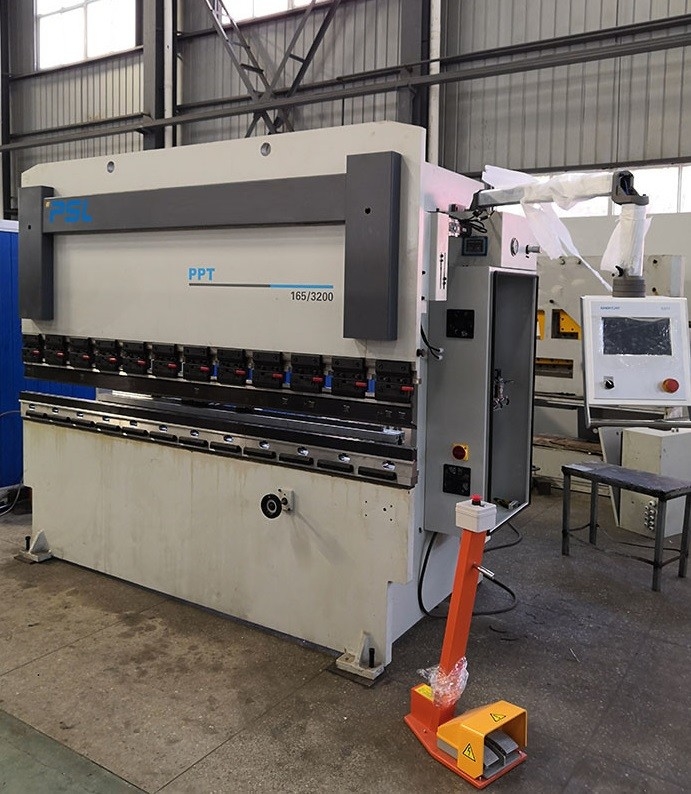

165t الالتواء بار الصحافة الفرامل الهيدروليكية CNC الانحناء آلة 10ft

PPT (K) هيدروليكي Torsion Bar المؤازرة (CNC) آلة الانحناء CNC الهيدروليكية الصحافة الفرامل





  الأساسيةصفة مميزةمن هذا الجهاز:



       مظهر بسيط وجميل.



سهولة التشغيل والصيانة ، تعديل بسيط وموثوق ؛

استخدام تحكم ميكانيكي بسيط وفعال ودقيق في نظام التزامن القسري ؛

يتم تحريك الكبش بالتوازي عن طريق لف عمود الالتواء لتحقيق مزامنة العملية ؛

من خلال التوقف الميكانيكي لتحقيق درجة الإنهاء ؛

كن متحكمًا عدديًا.



















الوظائف الرئيسية لضغط الفرامل:



1. 1.هذا اضغط على الفراملاعتمد التصميم بمساعدة الكمبيوتر من تقنية LVD.يتم تحليل الإطار والكبش والأجزاء المهمة الأخرى بواسطة برنامج ANSYS لتحليل العناصر المحدودة لضمان قوة الهيكل والعقلانية الهيكلية للإطار.





1.2يعتمد الهيكل على هيكل لحام متكامل ، وتكون صلابة أداة الماكينة جيدة.



1.3تستخدم مواد Q235-B لألواح الجدران والألواح الرأسية لمنضدة العمل والألواح المنزلقة.



1.4عندما يتم لحام الأجزاء الكبيرة تناكبًا ، يجب استخدام لحام القوس المغمور للحام التناكبي الأوتوماتيكي.عند اللحام ، اقلب اللحام على كلا الجانبين لتقليل تشوه اللحام.يجب أن يكون اللحام خاليًا من القطع وفتحات الهواء والشقوق وعيوب اللحام الأخرى.إجراء الكشف عن الخلل بعد اللحام.



1.5تم اعتماد عملية معالجة تقادم التلدين بدرجة حرارة عالية للأجزاء الكبيرة لإزالة إجهاد اللحام وضمان دقة واستقرار الأجزاء المعالجة.



   1.6تعتمد معالجة الإطار على طريقة تشكيل التثبيت لمرة واحدة لآلة ثقب الأرضية الكبيرة وآلة الطحن ومركز تصنيع جسر الرافعة لضمان دقة تصنيع الأجزاء.





   2 - الاسطوانات:

2. 1. كتلة الأسطوانة مشكلة بالحدادة بشكل متكامل مع فولاذ 45 # ولها صلابة وقوة كافيين.بعد التطريق والتشكيل ، من خلال الاختبار غير المتلف ، تأكد من أن المادة لا تحتوي على عيوب مثل الهيكل المفكوك ، ومن خلال عملية التلدين لإزالة الضغط الداخلي وضمان ثبات المادة.

2. 2. إن قضيب المكبس ورأس الأسطوانة مصنوعان من الفولاذ المطروق 45 # ويتم ضبطهما لضمان خصائص ميكانيكية شاملة أفضل.



3. إجبار شريط الالتواءميكانيكيالتزامن ، حد توازن سدادة بدقة عالية المحور ص.



4. اعتماد نظام تحكم هيدروليكي متكامل ، أكثر موثوقية وسهولة للصيانة.

تسمح خيارات التثبيت الخاصة بالحصول على مستويات ضوضاء معتدلة بشكل خاص على كل من أجهزةمتوسط ​​السعة.تم تجهيز حماية التدفق الزائد بالنظام الهيدروليكي ، والذي يمكن أن يضمن عدم وجود تسرب ، ويمكن قراءة مستوى الزيت أو رؤيته مباشرة.



5.المقياس الخلفي ملحوم بهيكل فولاذي وله صلابة عالية.يتم تشغيلها بواسطة محرك سيرفو ، لولب كروي ودليل خطي لضمان تشغيل عالي الدقة.تتميز أصابع مقياس bakc بتوازي عالٍ وتعديل سريع على الدليل الخطي.


6.تعويض انحراف الجدول ،

يمكن لطاولة العمل المحدبة القابلة للتعديل المتكاملة الحصول على تعويض دقيق للانحراف على الطول بالكامل.





7. الأداة العلوية الخاصة مزودة بمشابك سريعة مصممة لثني ألواح الفولاذ المقاوم للصدأ الرقيقة.

4-way V-Die مع فتحات مختلفة



8.دواسة القدم مع التوقف في حالات الطوارئ.



9. غطاء الكبش الأمامي مع مصباح للإضاءة.



10.CNCجهاز التحكم بفرامل الضغط الهيدروليكية: Delem DA41T، Estun E300T، EASYCAT TP10s

وحدة التحكم هذه يمكنها فقط التحكم في محورين مؤازرين- X & Y ، وطاولة crwoning.

  وظيفة البرمجة متعددة خطوات العمل قادرة على تحقيق عملية تلقائية وتحديد المواقع المتجاورة أو الإجراءات متعددة الخطوات ، بالإضافة إلى ضبط الدقة التلقائي لمواضع السدادة الخلفية وكتلة الانزلاق ؛











وظائف أو أجزاء اختيارية ،



1.تتحرك الدعامات الأمامية بسلاسة على الدليل الخطي على طول طاولة العمل يمينًا أو يسارًا ، كما يمكن ضبطها لأعلى ولأسفل.



2.وحدة تحكم CNC SNC53 للتحكم في المزيد من المحاور باستخدام محركات مؤازرة (X ، Y1 ، Y2 ، R ، Z1 ، Z2)



3. طاولة التتويج الميكانيكية الآلية)تعويض الانحراف) المعدل بواسطة وحدة تحكم CNC.



4.شعاع خلفي مع موجه خطي مزدوج لتحريك الأصابع بسهولة.



5. المقياس الخلفي اليدوي للأصابع لأعلى / لأسفل (المحور R).



5. تحديثات المحرك الرئيسي لمحرك سيرفو.



6.واقي ليزر آمن.



7. يمكن أن يصل عمق الحلق إلى 500 مم أو أكثر.



8. أداة التثبيت الهيدروليكي الأوتوماتيكي الأعلى























   المكونات الرئيسية:



نموذج اختياري	الصانع	ملاحظات
نظام CNC	E300T TP-10S SNC53 DA41T	إستون إيزي كات   DELEM	(اختياري) (اختياري)
النظام الهيدروليكي	صمامات الملف اللولبي الرئيسية	ريكسروث أول
الأختام	اسطوانات	ميركل كرونة نرويجية
مقياس الظهر	أجهزة السيارات الكرة اللولبية + دليل خطي	EASTCAT تايوان
مضخة وقود	مضخة زيت التروس الداخلية	Allead مشمس
القوة الرئيسية	محرك AC أجهزة السيارات	وانبانغ فيشي	(اختياري)
طاولة العمل	طاولة التتويج اليدوية طاولة التتويج الميكانيكية الآلية	PSL PSL	اختياري
حماية	أسوار فولاذية أمامية من الجانبين حماية جهاز الاستشعار الخلفي الآمن	PSL	(اختياري)
ذراع دعم أمامي	ذراع دعم بسيط ثابت شنت على دعم الأسلحةالمرشد الخطى	PSL	(اختياري)
الجهد االكهربى	380 فولت / 50 هرتز	PSL	حسب الطلب
مكون كهربائي	شنايدر ريلاي ، قواطع	شنايدر
التبديل القدم	مفتاح عمودي Kaikun الكوري	Kaikun الكورية
قسم الحلق	400 ملم 400-600 مم (اختياري)	PSL





المعلمات الرئيسية لسلسلة PPT (K).





الاسم	40 / 12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
الضغط الاسمي kN	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
عرض لوحة قابلة للطي مم	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
تباعد العمود مم	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
السكتة الدماغية المنزلق مم	100	100	100	100	100	100	100	130	130	130	130	130	150	150
مسافة ضبط المنزلق مم	80	80	80	80	80	80	80	110	110	110	110	110	120	120
المسافة بين المنزلق والجدول مم	300	300	300	300	300	300	300	310	310	310	310	310	350	350
عمق الحلق مم	200	200	200	200	200	200	200	200	200	200	200	200	250	250
عرض المنضدة مم	140	140	140	140	140	140	140	180	180	180	180	180	180	180
سرعة القيادة مم / ثانية	100	100	100	78	100	100	100	100	100	100	100	100	100	100
سرعة العمل مم / ثانية	10	10	10	7	7	7	7	8	8	8	8	8	8	8
سرعة العودة مم / ثانية	90	90	90	80	88	88	88	60	60	60	60	60	68	68
قوة المحرك كيلوواط	3	3	3	3	4	4	4	5.5	5.5	5.5	7.5	7.5	11	11
الوزن الصافي لأداة الآلة كجم	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
تباعد الكتلة الخلفية مم	400	400	400	400	600	600	600	600	600	600	600	600	600	600
حجم خزان الوقود لتر	63	63	109.5	63	109.5	130.8	130.8	130.8	130.8	130.8	130.8	130.8	164.7	164.7
الطول الكلي للحجم مم	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
الأبعاد مم	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
حجم المظهر عالية مم	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
