تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | اسم: | آلة ثني الأنابيب / الأنبوب |
|---|---|---|---|
| طلب: | ثني الأنابيب الدائرية ، معالجة الأنبوب المربع | الصف التلقائي: | أوتوماتيكي ، NC ، نظام CNC |
| مواد الأنابيب: | الكربون الصلب والفولاذ المقاوم للصدأ | نوع الجرس: | "R" "U" "Z" ، R- شكل وجرس مستقيم |
| قطر دائرة الانبوب: | 16-75 ملم | قوالب: | خلية واحدة ، درج مزدوج ، تصلب HRC60-63 |
| ماكس R للانحناء: | 250 ملم | قوة (W): | 7.5 كيلو واط |
| وزن: | 2200 كجم | البعد (l * w * h): | 4.2 م * 0.85 م * 1.1 م |
| اللون: | بولي ، رمادي أسود ، أو حسب الطلب | الجهد االكهربى: | 380V 50HZ 3Phase (حسب الطلب) |
| ضمان: | 12 شهر | ||
| تسليط الضوء: | آلة ثني الأنابيب ذات 3 محاور PSL,آلة ثني الأنابيب 2 بوصة PSL,آلة ثني الأنابيب باستخدام الحاسب الآلي PSL |
||

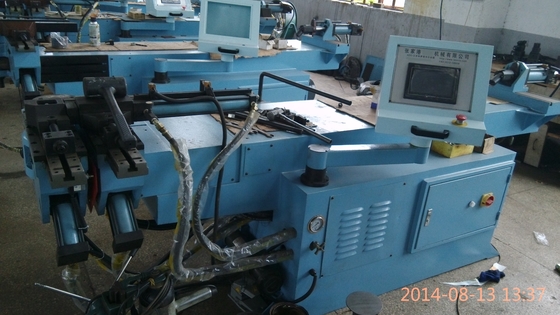

آلة ثني الأنابيب الهيدروليكية أحادية الرأس عالية الأداء NC
المهام:
إن آلة ثني الأنابيب الهيدروليكية أحادية الرأس عالية الأداء NC ، والتحكم في NC ، وبرنامج المجموعات المتعددة وإعداد الزوايا المتعددة ، تجعل تشغيلك سهلًا ومريحًا ، ويستخدم على نطاق واسع في أنابيب التفجير ، والأثاث الفولاذي.السباكة. معدات الحمامات وغيرها من معالجة الأنابيب المعدنية.
1) شاشة تعمل باللمس + تحكم PLC NC ، تشغيل الآلة سهل.
2) لقط هيدروليكي بالوكالة المباشرة.
3) واجهة مشغل سهلة وإدخال بيانات سهل باللغة الإنجليزية.
4) قفل الزاوية تلقائيًا ودقة الانحناء عالية.
5) يتم التحكم في تغيير الزاوية بواسطة جهاز التشفير.
6) مفتاح القدم مع وظائف متعددة: بدء التشغيل التلقائي ، والتوقف في حالات الطوارئ والاستئناف ، والسلامة عالية.
7) المواد المناسبة: أنابيب الصلب وأنابيب الفولاذ المقاوم للصدأ وأنابيب النحاس وأنابيب الألومنيوم والحديد وغيرها.
المؤشرات الفنية الاساسية:
| نوع الآلة | SB-75NC |
| أقصى قدر من الانحناء R لأنابيب الكربون: 1.5D |
Ф76.2 * 2.0 طن |
| أقصى قدر من الانحناء R لأنبوب SS هو 1.5 د |
Ф69.9 * 2.5 طن |
| ماكس R للانحناء | 250 ملم |
| أقصى زاوية لـ الانحناء |
185 درجة |
| عملية الانحناء لكل أنبوب |
9 |
| ضغط الزيت | 14 ميجا باسكال |
| محرك كهربائي قوة |
7.5 كيلو واط |
| وزن | 2200 كجم |
| الحجم (مم) | 4200 * 850 * 1100 |
| المكونات الرئيسية | |||||
| رقم. | اسم | نموذج | شركة | ||
| 1 | شاشة لمسية | F6070H | WINVIEW تايوان | ||
| 2 | مجموعة الوحدة | RS-232 | EASYVIEW تايوان | ||
| 3 | مزود الطاقة | S-100-24 | تايوان | ||
| 4 | PLC | VIGOR تايوان | |||
| 5 | التشفير | 1200 دورة في الدقيقة / 24 فولت تيار مستمر | NEMICON اليابان | ||
| 6 | التبديل المغناطيسي | سي ان - 16 | تايوان تاي | ||
| 7 | محرك | 10 حصان | ووكسي | ||
| 8 | صمام الملف اللولبي | يوكن تايوان | |
| 9 | صمام التوقف | أتشونج / هيفشون TW | |
| 10 | صمام هرول | أتشونج / هيفشون TW | |
| 11 | خزان الوقود | ||
| 12 | مضخة وقود | 17CC | تايوان تاي |
| 13 | أنبوب النفط | تايوان |
عينات ثني الأنبوب
