تفاصيل المنتج:
شروط الدفع والشحن:
|
| يكتب: | Q35Y ، عامل حديد متعدد الوظائف | شرط: | جديد |
|---|---|---|---|
| وظيفة: | التثقيب المعدني الفولاذي ، آلة القص والتثقيب ، آلة القص والتثقيب ، سرقة التثقيب والقص ، ختم المنتجات | قوة (ث): | 7.5 كيلو واط |
| وزن: | 2000 كجم | البعد (l * w * h): | 1860x800x1900 ملم |
| مصدر الطاقة: | هيدروليكي | الجهد االكهربى: | 380V ، حسب الطلب |
| اللون: | قابل للتخصيص والرمادي والأسود | إصدار الشهادات: | CE ISO |
| ضمان: | سنتان | ||
| إبراز: | Q35Y-20 آلة القص والتثقيب الهيدروليكية,آلة القص والتثقيب المعدنية,آلة القص والتثقيب الهيدروليكية |
||

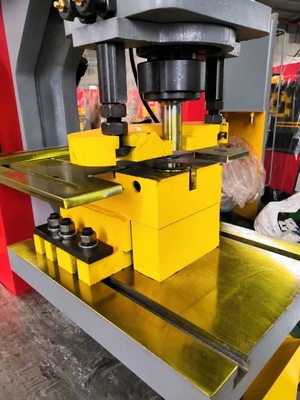

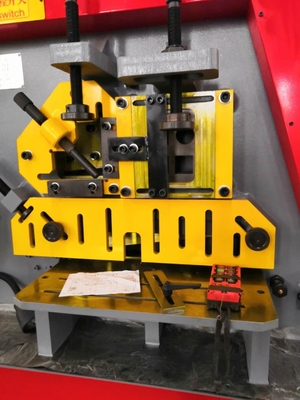

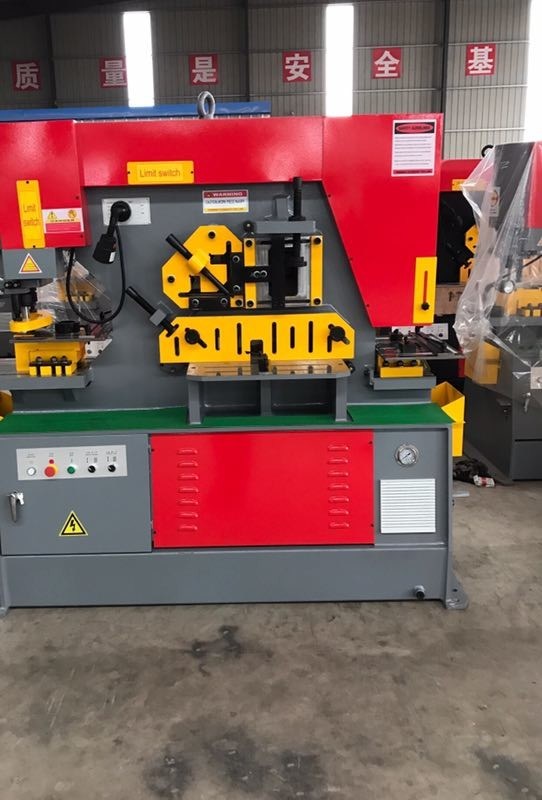

الصفائح المعدنية اللكم حفرة آلة القص والتثقيب الهيدروليكية
ميزات عامل الحديد ،
باستخدام ناقل الحركة الهيدروليكي ، هو أحدث منتجات آلة التثقيب متعددة الوظائف في الصين حاليًا ، ويمكن تصنيع ألواح الصلب المسطحة ، والفولاذ المربع ، والفولاذ المستدير ، وزاوية الصلب ، وفولاذ شانيل ، وشعاع I للقطع ، واللكم ، ومعامل القص ، وجهاز بلوك القص. مع.
شجرة وظائف عامل الحديد ،
التجميعات
يتم تثبيت المجموعات التسعة التالية من القوالب والشفرات في الماكينة:
1. 5 مجموعات من قوالب تثقيب الثقوب المستديرة
2. مجموعة من شفرة القطع الفولاذية الزاوية
3. مجموعة من شفرة القطع المربعة والمستديرة
4. مجموعة من شفرة القص المسطحة
5. مجموعة من شفرة الإحراز.
يجب طلب القوالب والشفرات الأخرى ودفعها بشكل إضافي.
المؤشرات الفنية الاساسية
| نموذج |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
يعالج سعة (كن) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
مادة قوة الشد (الآلام والكروب الذهنية) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
رام السكتة الدماغية (مم) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
رقم من السكتة الدماغية (مرات / دقيقة) (مم) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
عمق الحلق (مم) |
300 | 355 | 400 | 600 | 530 | 600 | |
| زاوية القص | 7 درجة | 8 درجة | 8 درجة | 8 درجة | 8 درجة | 8 درجة | |
|
هي مسطحة خاتم |
الأعلى قص سعة (سماكة* العرض) (مم) |
16 × 250 | 20 × 330 | 25 × 330 | 30 × 335 | 40 × 335 | 50 × 300 |
| 8 × 400 | 10 × 480 | 16 × 600 | 20 × 600 | 30 × 600 | 30 × 750 | ||
|
بار هي خاتم |
ميدان شريط (مم) |
40 × 40 | 50 × 50 | 50 × 50 | 55 × 55 | 60 × 60 | 65 × 65 |
|
مستدير شريط (مم) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
H- شعاع (مم) |
100 × 100 | 120 × 120 | 175 × 175 | 200 × 200 | 250 × 250 | ||
|
قناة سي (مم) |
120 × 53 × 5.5 |
160 × 63 × 6.5 |
200 × 75 × 9 |
280 × 86 × 11.5 |
300 ضعف 89x11.5 |
320x 92 × 12 |
|
|
I- شعاع (مم) |
120 × 74 × 5 |
160 × 88 × 6 |
200 × 75 × 9 |
280 × 124 × 10.5 |
300 ضعف 130 × 13 |
320x 130 × 13 |
|
| زاوية القص |
90 درجة القص (مم) |
120 × 120 × 12 |
140 × 140 × 12 |
160 × 160 × 14 |
180 × 180 × 16 |
200 × 200 × 16 |
200 × 200 × 18 |
|
45 ° القص (مم) |
60 × 60 × 8 |
70 × 70 × 10 |
60 × 60 × 7 |
80 × 80 × 8 |
80 × 80 × 10 |
100 × 100 × 12 |
|
| الثقب |
الأعلى قطر الدائرة من اللكم (مم) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
سمك التثقيب (مم) |
16 | 20 | 25 | 28 | 35 | 40 | |
| المحرك (KW) | 5.5 | 7.5 | 11 | 15 | 18.5 | 18.5 | |
|
البعد (مم) |
1740 × 810 × 1830 |
1950 × 900 × 1950 |
2355 × 960 × 2100 |
2800 × 1050 × 2450 |
2900 × 1110 × 2500 |
3200 × 1440 × 2500 |
|
|
ملاحظات: سلسلة Q35Y هي الأنواع القياسية (زاوية الصلب القص محطة ومحطة قص الشريط المسطح مع الضغط اليدوي) |
|||||||
أنواع القوالب والشفرات
